一、概述
PLC/DCS控制系統傳輸線路長、線路復雜、設備精密程度高，當感應浪涌侵入時極易造成控制系統設備損害。應在控制主機電源輸入端安裝浪涌保護器，信號AI/AO模擬量、DI/DO信號要求加裝信號防雷器。
雷擊試驗和工程實踐充分證明:
浪涌保護器是保護儀表不受雷電電涌的沖擊，減少儀表損壞和相關損失最有效的措施，是其它防雷措施不能代替的!
浪涌保護器是由非線性開關效應的電流泄放和電壓限制器件所組成，是唯一能夠充分保護儀表的防護設備；
浪涌保護器早就已經全面應用在電氣供配電、移動通信基站、航空管理系統、民用廣播通信系統、軍事電氣和電子設備防護等行業領域；
儀表防雷工程均應設置浪涌保護器，不應以其它防雷方法代替電涌防護器；
其它防雷措施僅僅能減輕雷電電涌強度，不能實現充分防護。
二、儀表浪涌保護器基本原理

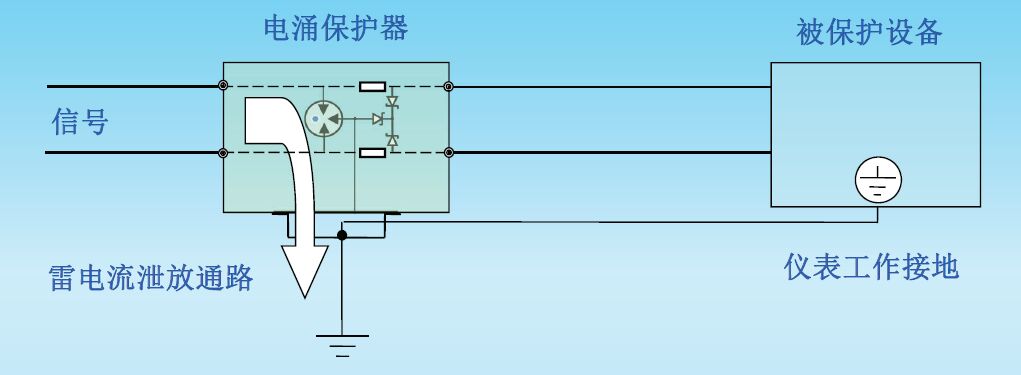

器的安裝，也使其接地連接簡單可靠
三、儀表浪涌保護器配置說明
1儀表常用的浪涌保護器有:信號類、直流電源類、交流電源類、通信類等，選型應根據防護目的、信號類型、運行電壓等級、安裝地點、安裝方式確定。
2兩線制、三線制、四線制的4mA~ 20mA信號儀表或其它信號類型的儀表，以及為單個儀表供電的24V直流電路應按信號類配備浪涌保護器。。
3直流電源裝置的交流供電端應按交流用電設備配備浪涌保護器，直流輸山端應按最大電壓及額定電流值配備浪涌保護器。
4交流供電四線制儀表的交流供電應按交流電源類配備浪涌保護器。
5控制系統網絡通信應按通信類配備浪涌保護器，規格及各項參數應適用于所連接的通信設備。。
6直流供電的四線制儀表因供電電流值與信號電流值相近，故供電線路視為信號通道，可采用雙通道浪涌保護器。其余儀表信號不應采用多信號通道的浪涌保護器。
7浪涌保護器不應影響和改變儀表及線路的信號及傳輸特性。
四、儀表浪涌保護器的參數選擇技巧
選擇合適恰當?shù)膮?shù)，過“高”或過低的參數都不合適；
浪涌保護器的參數是根據檢定標準的規定在實驗室條件下測定的數據，表明和驗證具有與實際雷電沖擊下的相似特性；
浪涌保護器宜按批次進行參數和性能檢驗，并應具有檢驗合格證；
浪涌保護器的生產制造商應具有標準試驗波形的模擬電涌檢驗設備，檢驗應由制造商按GB/T 18802.21或制造商標準進行；
沒有雷電標準試驗波形的模擬電涌試驗及檢驗設備的單位或機構不得進行檢驗；
儀表浪涌保護器應采用免維護型，應能耐受多次雷電電涌沖擊而不損壞；
可采用帶監測功能的浪涌保護器并配置相應的集中智能防雷監測系統；
正確選擇浪涌保護器，用于信號數據系統防護，(例如:現場總線、4~20mA、電信電話及網絡通信等)，不應影響和改變應用系統的特性和可靠性；
用于爆炸危險環境的本質安全系統的浪涌保護器的本質安全認證；
五、儀表浪涌保護器設置原則
設置原則之一:室外雷電影響條件
當信號電纜在地面以上敷設的水平路徑長度大于100m,或儀表垂直高度大于10m時,以及罐區儀表，具備設置浪涌保護器的條件；
當信號電纜在地面以上敷設的水平路徑長度較短(小于50m)并且儀表垂直高度小于10m時，則不具備設置浪涌保護器的條件；
室外線路長度也是一個難以定量的長度，信號電纜在室外地面以上敷設的距離越長，高度越高，受到雷擊影響的概率越大。
設置原則之二:綜合經濟損失原則
例如:
現場儀表損壞所造成的裝置綜合經濟損失小于可容忍價值的，現場儀表可不設置；
控制室儀表損壞所造成的裝置綜合經濟損失小于可容忍價值，又不會引起其它間接事故和經濟損失的，控制室儀表可不設置浪涌保護器；
導致雷擊有多種因素，很難量化和一致，僅能根據有關資料給出參考概念；
現場測量儀表設置浪涌保護器的信號回路，控制室內儀表也應設置浪涌保護器；
設置電涌防護器的儀表(當原則一、二成立時):
1)變送器等轉換成電信號的電動、電子測量儀表;
2)電氣轉換器、電氣閥門定位器、電磁閥、電動執行機構等電信號執行器類;
3)熱電阻;
4)電子開關;
5)繼電器;
6)網絡及通信設備;
7)其它對雷電電涌敏感或承受能力差的儀表
備注：以上各項各項的控制室端都應設置電涌防護器
不設置浪涌保護器的儀表:
1)熱電偶;
2)機械觸點開關、按鈕;
3)其它能夠承受雷電電涌的儀表
六、產品選型
1、現場儀表浪涌保護器

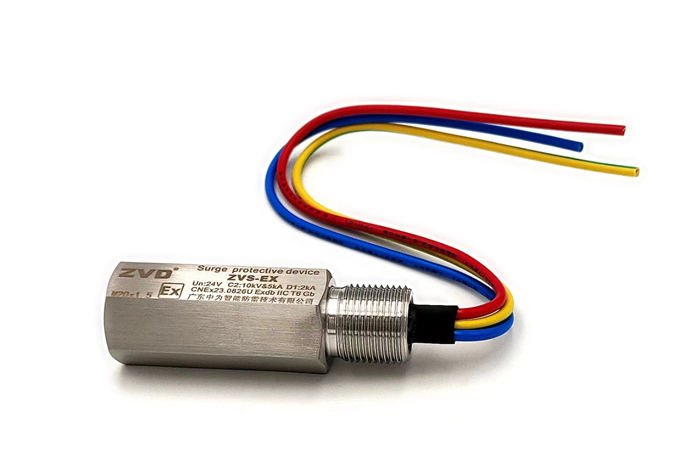

現場安裝型儀表信號浪涌保護器,螺紋管接式防爆防雷器主要用于保護現場變送器、電磁閥等設備，戶外防水防爆型設計，接口為M20*1.5、1/2"NPT、3/4"NPT等螺紋形式，直接安裝在現場儀表上。
詳細信息可以點擊查看：http://m.ksqyjh.cn/gkspd/71.html
2、PLC/DCS端導軌式信號浪涌保護器
導軌式信號浪涌保護器適用于4-20mA模擬量及DI/DO、RS485等，安裝在PLC/DCS機房端，保護機房內的PLC/DCS控制端口免受浪涌侵害。
詳細介紹可以參考：http://m.ksqyjh.cn/gkspd/

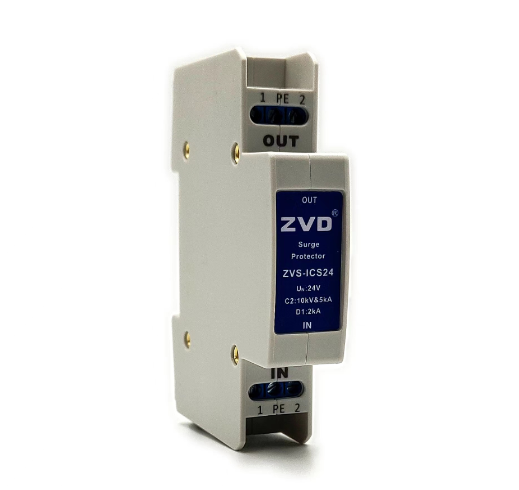

型號:ZVS-ICS24
標稱工作電壓Un:24V
沖擊耐受能力: X-X&X-C:10kV&5kA（1.2/50μs&8/20μs）
最大放電電流:10kA
插入損耗:≤0.5dB
保護路數:1路（2線）
接口形式:壓接式端子
安裝方式：導軌安裝
3、以太網信號浪涌保護器
當有網線從室外引入儀表控制室，或從室內引出到室外的網線，應在網線上加裝以太網通訊浪涌保護器。

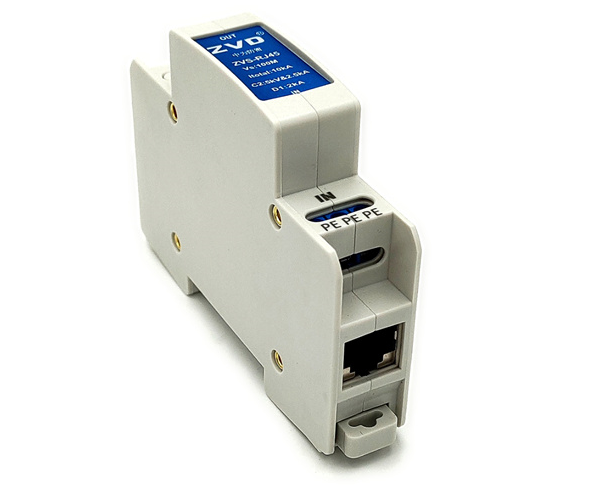

該產品為RJ45網絡接口，串聯在網線中，防止浪涌能量沿網線侵入設備造成損壞。
按傳輸速率可分為百兆和千兆網絡防雷器。詳細介紹可以參考：http://m.ksqyjh.cn/wlspd/
4、交流電源浪涌保護器
220VAC交流浪涌保護器可安裝在機房控制柜設備交流輸入端，為整個系統的用電安全提供防雷保護，選擇第三級浪涌保護器即可。

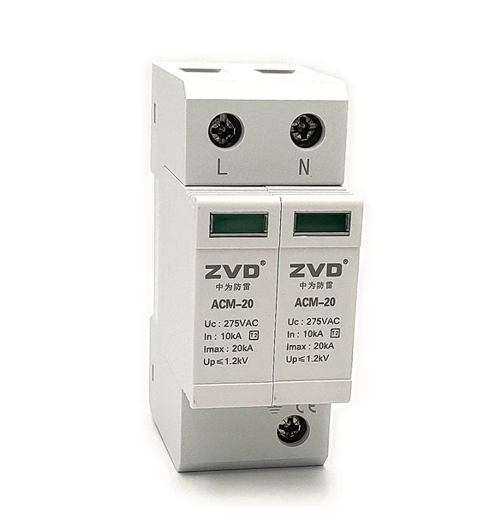

型號：ACM-20/2P
最大持續工作電壓Uc：275VAC
標稱放電電流In(8/20μs)：10kA
最大放電電流Imax(8/20μs):20kA
保護水平Up:1.2kV
組合方式： 2P
了解更多儀表浪涌保護器相關知識，敬請關注儀表浪涌保護器品牌廠家廣東中為智能防雷技術有限公司。公司技術團隊為您免費提供各類儀表浪涌保護器的選型、安裝、調試等技術指導服務，幫助企業解決技術難題。
