三相40千瓦配多大浪涌保護器?
為三相40千瓦的系統選擇合適的浪涌保護器時,需要考慮系統的額定電壓、系統電流,在確定浪涌保護器的最大持續工作電壓、標稱放電電流等關鍵參數。以下是一些建議的選型步驟和考慮因素:
1、確定系統額定電壓:三相40千瓦系統的額定電壓通常為380/400V。
2、選擇浪涌保護器最大持續工作電壓(Uc):
浪涌保護器的最大持續工作電壓Uc應不小于被保護線路的最高工作電壓,注意浪涌保護器的Uc是按相電壓來選的,
對于380/400V系統,建議選擇Uc值為275V~385V的浪涌保護器。
3、確定浪涌保護器的放電電流(In、Imax、Iimp):
放電電流是指在標準的8/20μs波形的雷電沖擊電流下,浪涌保護器能夠承受的浪涌沖擊電流值。
根據系統的雷電風險等級和防護等級,選擇合適的放電電流。對于重要的工業設備或數據中心等敏感場所,建議選擇具有較高額定放電電流和保護能力的浪涌保護器。
按防雷標準要求,電源線如果是從室外引入的需要選一級浪涌保護器的,如果從其他室內配電柜引線來的,就配二級浪涌保護器。

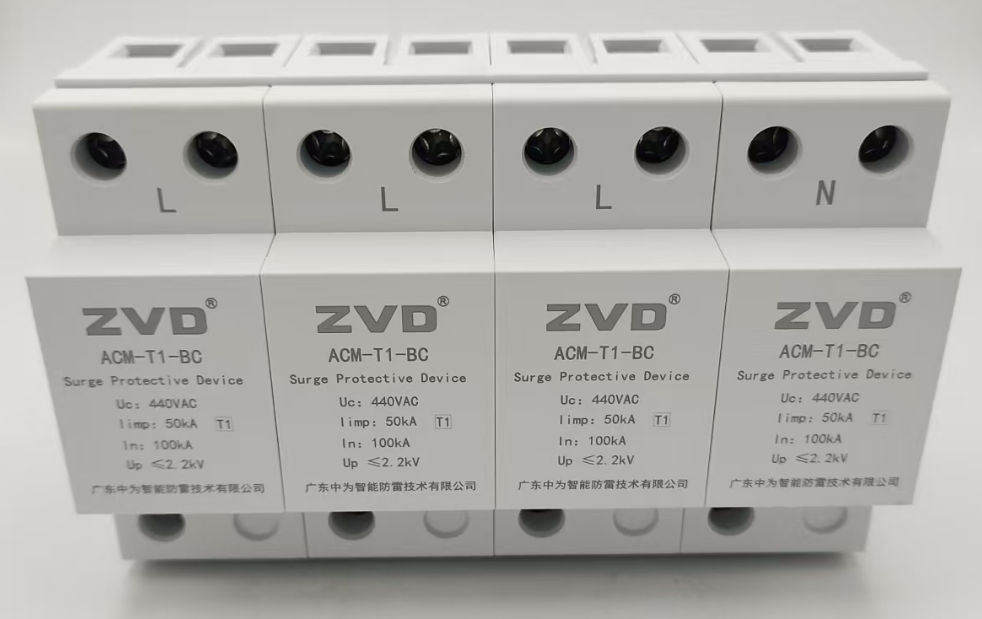

一級的可以配T1試驗Iimp25kA的,型號ACM-T1-BC 25KA 4P。二級的如果主開關在80A以上可以配ACM-80系列的,80A及以下可以配ACM-40系列。
40KW系統主開關在100A以上,所以如果用二級的可以選80kA的產品。
4、考慮其他參數:
電壓保護水平(Up):應低于被保護設備的絕緣耐壓水平,通常一級浪涌保護器選擇Up≤2.5kV,二級浪涌保護器≤2.0kV。
接線方式:根據系統的接地形式和額定電壓,選擇合適的浪涌保護器接線方式。例如,TN-S系統推薦使用4P(3P+1)的浪涌保護器。
5、選擇合適的外形和結構:
根據安裝環境和需求,選擇模塊式、板式或其他合適外形的浪涌保護器。
6、參考相關標準和規范:
參照IEC 61643系列標準和GB/T 18802.1的技術要求,進行科學選型。
