電源、網絡信號線、控制線三合一防雷器是什么產品，怎么接線？

2023-02-24 · 閱讀516

為了保護監控?cái)z像頭，監控系統設計方案一般會在攝像頭的供電電源線以及信號傳輸線上安裝防雷器，一般來說電源防雷+網絡防雷的二合一防雷器就足夠了。

那么，電源、網絡信號線、控制線三合一防雷器是什么產品，如何接線呢？

中為防雷從以下內容進行闡述：

1、電源、網絡信號線、控制線三合一防雷器是什么產品

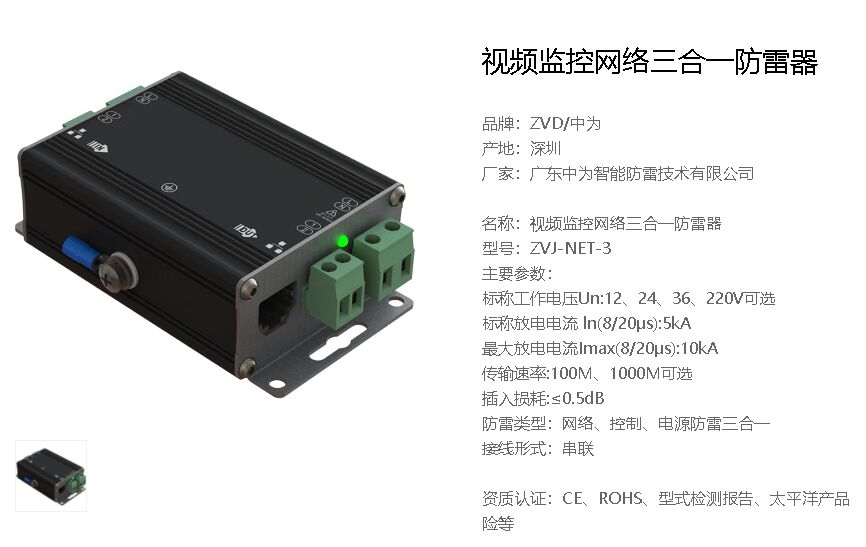

如下圖所示，該產品也叫網絡三合一防雷器。三合一指的是這種防雷器由三種防雷器組合而成，分別是：

①電源防雷器，用于電源線路的防雷保護，一般電壓級別有12VDC、24VAC、220VAC這幾種，串聯在攝像機的供電電源線中，泄放侵入電源線的浪涌電壓。

②網絡信號防雷器，用于攝像機視頻信號線，接口為RJ45接口，只需要將攝像機輸出的網線接入防雷器的網絡端口，在從防雷器另一端接出網線到交換機等設備，就可以限制住網線上的浪涌電壓。

③控制線防雷器，也叫RS485控制總線防雷器，端口為2P壓接式端子，串聯接在RS485線路中即可。

很多時候，高清網絡攝像頭只有電源線和網線，就可以選二合一防雷器。

根據下圖可以很清楚的看到，電源、信號線、控制線三合一防雷器上輸入和輸出各有1個RJ45接口和2個壓接式端子，就是接上面三種線路的。

三合一集成式設計，占用的空間更小，而且價格相對分散的三種防雷器也更優惠，所以該產品在監控系統中應用較廣。

有時候客戶會問到：三合一防雷器只接網絡可以嗎？

答案是：可以！

因?yàn)橹袨槿弦环览灼鞯娜齻€(gè)部分，全部是可以單獨使用的，電源防雷部分也不是為了給防雷器供電，防雷器本身是無源的。只接網絡防雷或控制線防雷都是能起到防雷效果的。

2、三合一防雷器技術參數要求

三合一防雷器屬于末端防雷產品，產品只需要滿足以下要求即可滿足要求

名稱：電源 信號線 控制線三合一防雷器

型號：ZVJ-NET-3

主要參數：

電源防雷部分：

標稱工作電壓Un:12、24、36、220V可選
標稱放電電流 ln(8/20μs):5kA
最大放電電流Imax(8/20μs):10kA

網絡信號防雷部分：

最大工作電壓：8V
傳輸特性：100M、1000M可選

試驗類別：C2：5kV&2.5KA  、D1：2kA（10/350us）
插入損耗:≤0.5dB

控制線防雷部分：

最大工作電壓Uc25V

傳輸特性：10Mbps

試驗類別：C2：5kV&2.5KA  、D1：2kA（10/350us）
接線形式：串聯

廠家：廣東中為智能防雷技術有限公司

3、安裝接線圖

安裝說明：

①防雷器需安裝在防水環境以及無劇烈震動場所；
②防雷器串聯在電源線及信號線路中，防雷器輸出端（OUT）接被保護設備，離被保護設備越近越好，切勿接反；
③防雷器輸入輸出兩端線路須分開敷設，不可捆扎在一起，防止二次感應；
④將防雷器地線與防雷系統接地排可靠連接，地線力求短、粗、直，以盡量縮短雷電流路徑；
⑤安裝接線完畢，檢查接線正確牢固后既可投入使用。

以上內容就是關于網絡,電源,控制三合一防雷器的簡介以及技術要求和安裝接線的介紹，希望對大家有所幫助。
