大型油氣儲存基地雷電預警系統基本要求！

2022-03-07 · 閱讀483

關于雷電預警系統，國家一直有給出建議，比如：

中國氣象局第24號令《防雷減災管理辦法》指出“防雷減災工作，實行安全第一、預防為主、防治結合的原則?！瓚敿訌娎纂姙暮︻A警系統的建設工作，提高雷電災害預警和防雷減災服務能力?！薄?nbsp;各級氣象主管機構應當組織有關部門加強對雷電和雷電災害的發生機理等基礎理論和防御技術等應用理論的研究，并加強對防雷減災技術和雷電監測、預警系統的研究和開發?！?br />
DB37/T 3964-2020 大型浮頂儲罐安全技術規程：當儲罐位于多雷區、強雷區時，宜建立雷電臨近預警系統。

中國石化防雷防靜電安全管理辦法（2018-197號）：3.2.2 處于多雷區、強雷區的野外作業單位，以及油氣鉆井、集輸站場、大型油庫和煉化企業等應建立雷電臨近預警系統 。

近日，應急管理部更是印發了雷電預警系統的基本要求（試行）通知，該通知將會改變雷電預警系統市場，可以預見的是將有很多防雷公司會開始研究這套系統，加快雷電預警系統市場的成熟發展。

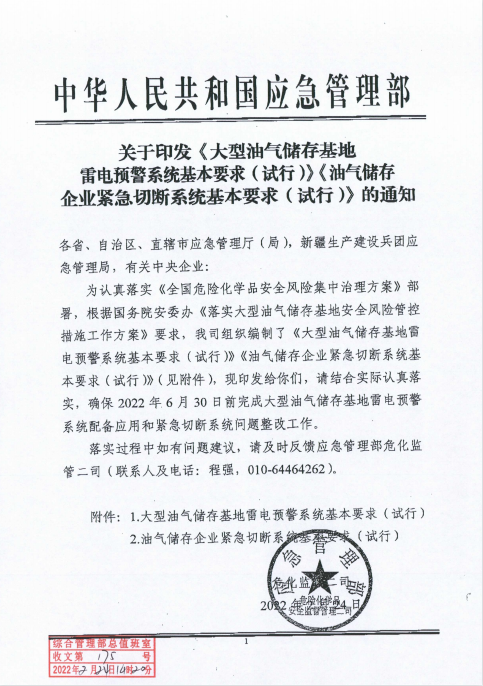

通知如下圖：

大型油氣儲存基地雷電預警系統基本要求的主要內容：

一、適用范圍

大型油氣儲存基地：總庫容不小于100萬m3的原油庫、5萬m3的成品油庫、10萬m3的液化天然氣接收站、1萬m3的液化石油氣庫。

二、標準依據

GB/T 27962 氣象災害預警信號圖標

GB/T 38121 雷電防護 雷暴預警系統

GB/T 40619 基于雷電定位系統的雷電臨近預警技術規范

T/CECS 688 雷電預警系統技術規程

T/CMSA 0012 爆炸和火災危險場所雷電監測預警技術要求

QX/T 262 雷電臨近預警技術指南

三、基本功能

雷電預警系統通過實時采集雷電相關信息，實現對大型油氣儲存基地及鄰近區域雷電活動的實時監測、全面感知、臨近預警，基本功能如下：

1、雷電實時監測，具備實時探測地面大氣電場等雷電特征參數功能。

2、雷電臨近預警，包括雷電預警級別、雷電預警時間、預警區域、預警解除等信息。

3、雷電歷史數據統計查詢，具備覆蓋區域內雷電預警信息查詢、統計分析功能。

4、具備與全國危化品風險監測預警平臺進行數據交互功能。

四、系統構成

1、雷電探測模塊：由大氣電場儀、閃電定位系統、多普勒雷達等一種或多種方式組成，其中大氣電場儀應在大型油氣儲存基地本地裝設，閃電定位系統和多普勒雷達探測數據宜通過第三方獲取。

2、數據處理模塊：應配置支持雷電探測數據的通信、接收、存儲、計算與應用發布的硬件和軟件。

3、用戶端：包括電腦端、移動端、數據接口服務等一種或多種不同類型。

五、技術指標

1、雷電預警提前時間不低于10分鐘。

2、雷電平均有效報警率不低于80%。

3、探測半徑不小于10千米。

4、大氣電場探測精度優于±5%。

5、具備三級雷電預警功能。

6、雷電預警歷史數據儲存時間不低于3年。

7、現場安裝的雷電探測模塊應滿足大型油氣儲存基地電氣防爆要求。防護等級不低于IP65。

8、雷電探測模塊壽命不小于3年。

六、預警分級

雷電預警信息分為三級：

       1、一級預警：可能有雷電活動，覆蓋區域的大氣電場正在增強，電場出現波動，地閃回擊點發生位置位于距大型油氣儲存基地10千米以外的臨近區域，有造成雷擊事故的可能。



2、二級預警：雷電發生的可能性較大，覆蓋區域的大氣電場快速增強，電場變化波動加劇，地閃回擊點發生位置距大型油氣儲存基地5-10千米，造成雷擊事故的可能增加。

3、三級預警：即將發生雷電，覆蓋區域的大氣電場劇烈波動，地閃回擊點發生位置距大型油氣儲存基地0-5千米，造成雷擊事故的可能性大。

七、運行維護

1. 每年雨季之前，應及時對硬件設備、網絡接口、軟件平臺及周邊環境進行檢查，確保雷電預警系統處于正常運行狀態，包括傳感器（探頭）、主機、機箱內溫濕度條件、太陽能組件電池板、蓄電池等。

2. 無法正常接收雷電探測模塊數據時，應立即檢查設備運行狀態及通信情況。
