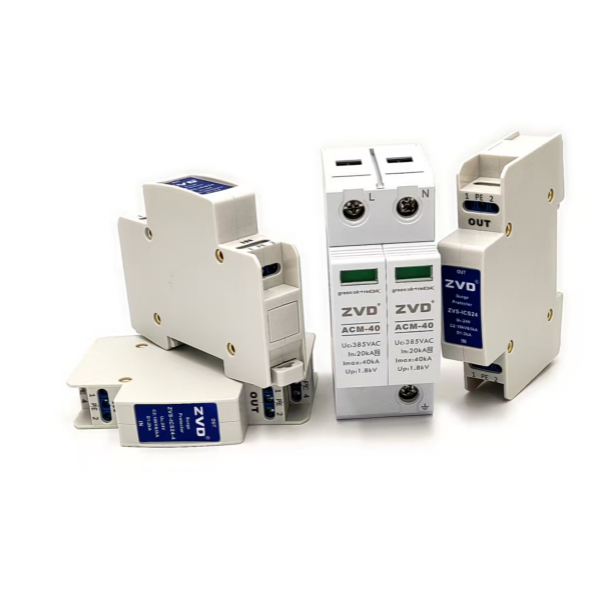

差模線-線保護型電涌防護器是什么防雷產品？

“線-線保護型電涌防護器”是電涌保護器（SPD，Surge Protective Device，防雷器，浪涌保護器）中一種非常重要的類型。

簡單來說，它是一種安裝在電氣線路中，用于保護相線（L）與相線（L）之間，或相線（L）與零線（N）之間設備的電涌保護裝置，線對線也叫差模保護，有時候也指信號線用的浪涌保護器。

下面以電源浪涌保護器為您詳細解釋這個產品：

一、核心定義與作用

• “線-線”（Line-to-Line）：指的是電涌保護器的保護模式，它連接在兩個帶電的導體之間。例如：

  • L1 - L2 （三相電中的兩相之間）

  • L1 - N （相線與零線之間）

  • L2 - N

  • L3 - N

• “保護型”：其核心作用是限制出現在這些線路之間的過電壓（電涌），將巨大的瞬時過電壓泄放至地，從而保護連接在后端的精密電子設備。

二、它與“線-地”保護的區別

為了更好地理解，我們通常將SPD的保護模式分為兩種：

1. 線-線保護（Common Mode / Differential Mode）：

   • 保護對象：主要防護差模電壓。

   • 問題來源：電涌可能發生在兩條供電線之間，例如，因線路感應、操作過電壓或相鄰線路干擾引起。這種過電壓會直接加在設備的電源輸入端，對設備造成毀滅性打擊。

   • 類比：就像兩艘并排的船，水位（電壓）同時上漲（對地）可能沒事，但如果一艘船突然遠高于另一艘（線間電壓差過大），連接它們的結構就會受損。

2. 線-地保護（Line-to-Ground）：

   • 保護對象：主要防護共模電壓。

   • 問題來源：電涌發生在帶電的相線/零線與大地（Ground）之間，最常見的來源是直擊雷或附近雷擊感應的能量。

   • 類比：所有線路對地的水位同時異常高漲。

一個完整的電涌保護系統必須同時包含“線-線”和“線-地”保護，才能提供全面有效的防護。

三、工作原理

當線路正常工作時，線-線保護型SPD呈現高阻抗?fàn)顟B(tài)，相當于開路，對電路沒有任何影響。

當瞬間的過電壓（電涌）來臨，并且其電壓值超過SPD的觸發閾值時，SPD內部的元件（如壓敏電阻MOV或氣體放電管GDT）會瞬間變?yōu)?span style="font-weight:600;">低阻抗?fàn)顟B(tài)，形成一條泄放通道，將過電流迅速泄放掉。泄放后，電壓被限制在一個設備可以安全承受的水平（鉗位電壓），之后SPD又恢復到高阻抗?fàn)顟B(tài)。

四、主要特點與應用

• 響應時間極快：通常在納秒級別。

• 高泄流能力：能承受一次巨大的雷電流沖擊。

• 核心參數：

  • 最大持續運行電壓（Uc）：能長期正常工作的最大電壓。

  • 電壓保護水平（Up）：電涌過后，在SPD兩端的殘壓，這個值必須低于被保護設備的耐壓水平。

  • 標稱放電電流（In）：能承受規定次數的8/20μs波形的電流峰值。

  • 最大放電電流（Imax）：能承受一次的最大8/20μs波形的電流峰值。

五、應用場景

線-線保護型SPD廣泛應用于所有需要防雷和過電壓保護的場合，是電涌保護器的基本功能和標配功能。

1. 總配電系統（第一級防護）：安裝在建筑物總配電柜中，泄放大部分雷電流。

2. 分配電系統（第二級防護）：安裝在樓層或設備間的分配電箱中，進一步限制殘壓。

3. 設備端（第三級精細防護）：直接安裝在重要、精密的設備前端，如：

   • 服務器、交換機、計算機

   • 工業控制系統（PLC、DCS）

   • 醫療影像設備（MRI、CT）

   • 智能家居控制中心

   • 通信設備

   • 等等。

六、總結

線-線保護型電涌防護器是電涌保護器的基礎和核心組成部分，它專門用于消除供電線路（L與L、L與N）之間出現的瞬時過電壓，與線-地保護協同工作，共同構成一個完整的電涌保護系統，為從電網入口到末端敏感設備的整個電氣系統提供分級、全面的保護。

在選擇時，需要根據安裝位置、電網制式（如220V TN-S系統）和被保護設備的特性來選擇合適的Uc、Up和In等參數，最好由專業電工或工程師進行設計和安裝。
