智能防雷及其監控系統技術要求

2022-01-20 · 閱讀394

1、 智能防雷及其監控系統一般要求

技術依據

GB50057-2010 建筑物防雷設計規范

DB29-58-2010 雷電電磁脈沖建筑防護標準

GB50343-2012 建筑物電子信息系統防雷技術規范

2 、主要技術要求

2.1 系統功能

在防雷功能的基礎上，加入 防雷器檢測技術，利用微機和通信技術，收集并整合系統中所有防雷器的運行狀況、雷擊記錄及其他的相關數據，實現對防雷器的遠程在線監測，使防雷產品維護管理更及時、更方便、更有效。

a)雷電防護功能：用于電源、信號系統雷電浪涌的防護

b)遠程監測功能：

1)劣化可知：系統可以對防雷器的劣化程度進行分析計算，用戶能實時查詢其壽命狀態，并且可以根據需要預先設置 防雷器劣化報警值。當劣化到預設程度時，監控子站或主站能夠通過如下方式（可選）發出報警信號：

將防雷器劣化信息以短信的方式發送至負責人的手機；報警燈閃爍；軟件監測界面中設備對應圖標閃爍；輸出到大屏幕顯示；發出報警音；故障記錄自動打印。

2)雷電浪涌情況查詢：系統自動檢測已受到的雷擊通流強度及雷擊發生時間，并自動記錄各通流強度范圍內雷擊次數累計，用戶可以通過監控主機進行查詢。

3)故障報警：防雷器的故障包括：熱脫扣、熔斷器斷路、瞬變管損壞、漏流、壽命到、模塊非法拔出、通訊超時等。當防雷器發生以上故障失效時，監控子站或主站能夠通過如下方式（可選）發出報警信號：將防雷器劣化信息以短信的方式發送至負責人的手機；報警燈閃爍；軟件監測界面400中設備對應圖標閃爍；輸出到大屏幕顯示；發出報警音；故障記錄自動打印。

4)查詢和輸出歷史記錄：用戶通過監控主機可以自動查詢每個在線防雷器的信息，包括運行狀況、故障信息、安裝位置、維護記錄等等。本系統提供 防雷器 維護記錄、運行狀況等各種報表功能，支持打印輸出，方便進行數據統計管理存檔。

c) 設備管理功能

2.2 系統組成

智能防雷系統主要包括：智能防雷器設備、數據采集終端、通訊管理單元、智能監測軟件。

①智能防雷器設備：智能型防雷器是智能防雷器及其監測系統的核心設備之一，是該系統的防雷終端，可通過各節點與監控主機保持實時通訊，用于對電源及信號系統的雷電防護。

②數據采集終端：具有數據采集、數據分析、數據存儲、數據顯示和數據通信功能的綜合數據管理設備，它可通過總線同時采集多組電源或信號防雷器的數據。此設備預留數據通訊接口，用戶可根據需要連接液晶顯示屏或筆記本電腦等設備查看防雷器運行狀況、安裝位置等信息、

③通訊管理單元：通訊管理單元是對數據采集終端及智能防雷器設備進行通訊管理的設備。它主要實現組網、協議轉換、與監控中心及其外部網絡交換數據等功能，是數據交換機、協議轉換器等相關設備的集合單元。

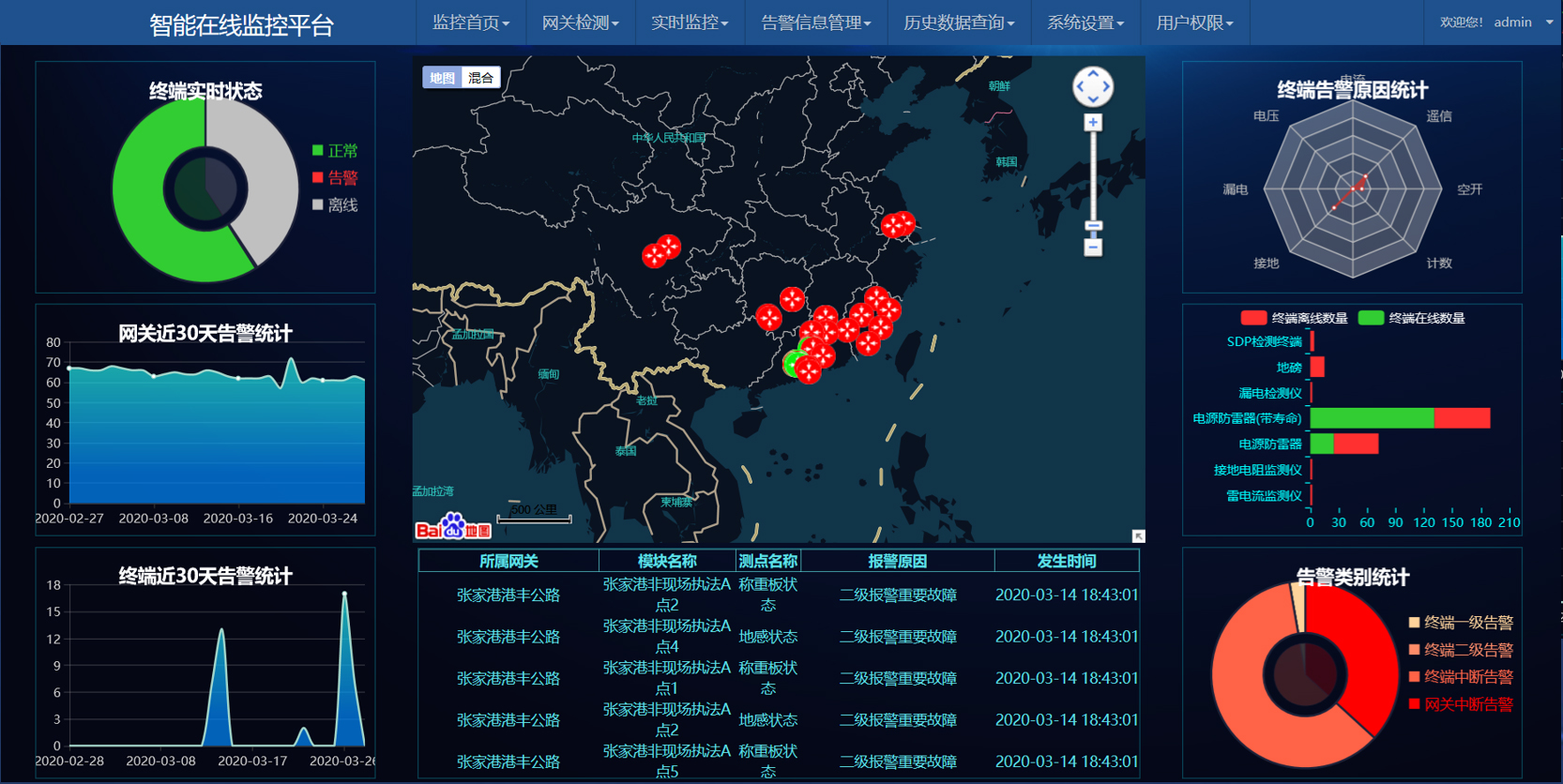

④智能監測軟件：智能防雷器監測系統軟件集圖形化和數字化顯示于一身，界面清新，操作便捷，功能完備，可以實現對防雷設備的統一管理、運行監控、報警輸出等。

3、防雷器（浪涌保護器）通用參數

RS-485 通信口；

熔斷組合型；

外殼防護等級：IP20；

溫度范圍：-40℃~+80℃；

外殼上有脫扣報警和熔斷指示等故障指示功能；

a) 在總配電箱內和室外電源配電箱，安裝電源系統的第一級浪涌保護器，主要技術參數：具有智能通訊功能的熔斷組合型 防雷器。沖擊電流（10/350μs）Iimp(KA):15KA，保護水平 Up（KV）：

2.4KV，標稱放電電流（8/20μs） In(KA)：80 KA、最大放電流（8/20μs）Imax(KA)：100KA、

響應時間 ta(ns)：25、熔斷器分斷能力(KA)：50、防護電壓 Up(KA)：≤2.8、額定電壓 Un（AC）： 380V、最大持續工作電壓 Uc（AC）：420V、外形尺寸：160×114×77.5mm。

b) 在樓層配電箱內，安裝電源系統的第二級浪涌保護器，主要技術參數：具有智能通訊功能的熔斷組合型 防雷器。標稱放電電流（8/20μs） In(KA)：40 KA、最大放電流（8/20μs）Imax(KA)：

65 KA、響應時間 ta(ns)：25、熔斷器分斷能力(KA)：50、防護電壓 Up(KA)：≤1.7、額定電壓 Un （AC）：380V、最大持續工作電壓 Uc（AC）：420V、外形尺寸：89×114×77.5mm。

c) 普通房間的終端配電箱，電源系統得第三級浪涌保護器，主要技術參數：具有智能通訊工程的熔斷組合型 防雷器。標稱放電電流（8/20μs）

In(KA)：10 KA、最大放電流（8/20μs）Imax(KA)：

20KA、響應時間 ta(ns)：25、熔斷器分斷能力(KA)：50、防護電壓 Up(KA)：≤1.5、額定電壓 Un（AC）：380V、最大持續工作電壓 Uc（AC）：420V、外形尺寸：89×114×77.5mm。

d)信號防雷器

主要針對通過信號線傳入的雷電浪涌進行防護，包括：電話系統、網絡系統、樓控系統、安

檢系統和無線通訊系統等，安裝信號類防雷器。

e)數據采集終端

與防雷器通信類型：RS485；

比特率：2400 bps；

與監控中心通信類型：以太網/CAN 總線；

端子類型：TG 端子、RJ45；

工作電壓：輸入 AC 220V，輸出 DC 36V；

可連接防雷器數量：16×2。

f) 通信管理單元

功能要求：對智能防雷終端和數據采集終端進行通訊管理；

應用層級：二層；401

網絡標準：IEEE802.3、IEEE802.3u、IEEE802.3x；

背板帶寬：不小于 1.6Gbps；

傳輸模式：全雙工/半雙工自適應；

傳輸速率：100Mbps；

支持 CAN2.0 A/B 協議；

拓展 CAN 總線網絡拓撲結構。

g) 監控計算機：

選用的服務器、PC 機及配套的網絡設備等必須滿足項目實施時市場主流配置，并報甲方確認。

CPU：Core i5；

內存：DDR3 4G；

硬盤：500G；

顯卡：集顯；

網卡：100M/1000M；

接口：帶一個串口。

選用的服務器、PC 機及配套的網絡設備等必須滿足項目實施時的市場主流配置，并報甲方確認。必須根據設計文件及圖紙要求進行深化設計，并明確所選產品的通信協議，涉及軟件

的產品，必須無條件開放通信協議及接口，以保證系統的完整性及正常運行。同時須保證本系統及相關系統的聯網問題。本系統納入智慧能源管控平臺，承包人需開放數據平臺接入能源管控系統。
