1.一般要求

1.1適用范圍

本技術規格書適用于南昆鐵路百威段接觸網隔離開關遠動改造工程的電纜直控式接觸網隔離開關監控系統。防雷箱集多路防雷、端口轉接功能于一體，一般安裝在戶外，用于多路接觸網網開關操作機構電源、信號回路過電壓防護和端口轉接功能，防止強電（工頻轉移過電壓及雷電過電壓）沿外引回路侵入室內設備。

南昆鐵路百威段接觸網隔離開關遠動改造工程在沿線20個車站既有房屋內設置接觸網隔離開關控制屏，控制21個接觸網隔離開關。

1.2本技術規格書提出了招標文件中系統及其設備的功能設計、結構、性能、試驗等方面的技術要求，但并未對相關技術細節作出規定，也未充分引述有關標準及規范條文。供方應提供符合本招標文件，經過國家鐵路產品質量監督檢驗中心出具的檢驗報告，投標時需出示檢驗報告。

1.3供方須配合該設備的現場安裝、調試和試驗的監督指導。

1.4投標書必須對本技術規格書中所提出的各項要求和規定逐條進行應答，明確說明與要求的一致程度。

1.5投標商應提供投標書及與投標產品有關的技術文件、圖例或圖形中的注釋，所有技術數據必須采用國際單位制，非國際單位數據應換算并列出，名稱和術語必須采用中華人民共和國國家標準或符合現行有關規范規定，比如：中國鐵路總公司運輸局關于印發《牽引變電所二次系統防強電侵入優化技術方案指導意見》審查意見的通知（運供設備函〔2016〕325號）等。

2.技術要求

防雷端子箱由箱體（304 不銹鋼材料）、浪涌保護器（SPD）、后備保護斷路器、端子、防凝露裝置等組成。防雷箱應符合鐵路規范及設計要求。電加熱回路的接線采取國家標準并用不同顏色區分。電流回路采用試驗集中接地。箱內設備、材料型號規格符合設計要求，由廠家供貨安裝。

表1 主要技術參數見下表。

標稱電壓UN	220 V
最大持續運行電壓Uc	275 V
標稱放電電流In	60 kA（8/20μs）
最大放電電流Imax	120 kA（8/20μs）
電壓保護水平Up	1.5 kV（TC220-120K/MS）
防雷模塊本地指示窗	綠色：正常；紅色：失效
防雷端子數量	（電源4線+信號4線）×1路或2路
端子接線能力	電源線端子：0.52 mm～10（16）mm2 注：括號內值，適用借助螺絲刀打開端口，單股導線和細多股導線。
	信號線端子：0.5 mm2～6（10）mm2  注：括號內值，適用借助螺絲刀打開端口，單股導線和細多股導線。
外形尺寸	800mm×600mm×200mm（長×寬×高）參考
開門方式	前門左開，后門右開
外殼材質	304不銹鋼
外殼防護等級	IP54
進出線方式	下進下出
安裝方式	膨脹螺栓固定安裝
工作環境	溫度-40℃～+70℃，相對濕度≤95％，海拔高度≤3000m

（1）采用304不銹鋼殼體，厚度不小于1.5mm。外形尺寸可根據SPD數量調整。箱體外部表面經拉絲處理，使外觀更美觀。

（2）門和箱體采用全封閉結構，配以密封橡膠條和防水槽，具有防雨、風、沙、塵的四防功能。

（3）采用不銹鋼門軸， 箱門的接地采用鍍鋅扁銅線壓接線端子后與箱內接地排連接。

（4）電纜進線孔處設防火泥盒。

（5）安裝加熱及凝露控制器，杜絕因結霜、凝露造成的絕緣下降和短路故障，加熱回路的控制能實現當?shù)赝肚小?

（6）箱體防護等級不小于IP55。

（7）箱體為室外放置M10mm的膨脹螺栓固定，固定孔在箱體外部，頂部需防雨設計。

（8）箱體內部有接線集中接地銅排，銅排鍍錫鉆孔并配4個M8×30mm的鍍鋅螺栓。

（9）其他要求詳見圖紙并按照圖紙要求配置電氣元件。

（10）在試驗的標準大氣條件下，用開路電壓為500V的測量儀器測量有關部分的絕緣電阻符合以下規定：整個二次回路對地（亦可對金屬骨架）的絕緣電阻不小于2MΩ。

（11）防雷箱內安裝的裝置、元器件應排列整齊、層次分明、布局合理便于維修和拆裝。端子排的設計和使用符合鐵路及國家規范要求外，應考慮運行、檢修、調試的方便，采用在鐵路上有多年實際運行經驗的抗震動免維護的阻燃籠式彈簧端子，端子排旁邊應安裝線槽，線槽的規格與端子排的距離應大于50mm。端子應有明顯準確的標識，并具備同時進行橋接和測試的功能。一般端子、弱電端子之間應有所間隔，并適當考慮與設備位置對應，端子排導電部分為銅質。端子的選用應滿足回路載流量及所接電纜截面的需要。端子排每個安裝到位都要預留適當數量的端子，端子排的固定卡槽還應預留將來端子排擴展的安裝位置。

（12）端子箱內二次回路配線電流電壓回路截面積應不低于2.5mm2，其它回路截面積應不低于1.5mm2，采用乙烯樹脂絕緣電線或性能相同的產品，銅芯，可動部分過渡應柔軟，并能承受繞曲而不致疲勞損傷,屏內配線應有線號；屏內配線采用多股銅線時，線頭必須采用針式接線端子壓接后才能與端子排連接，屏內的配線如果沒有采用沿線槽布線時，所有配線必須使用塑料纏繞管進行絕緣防護。

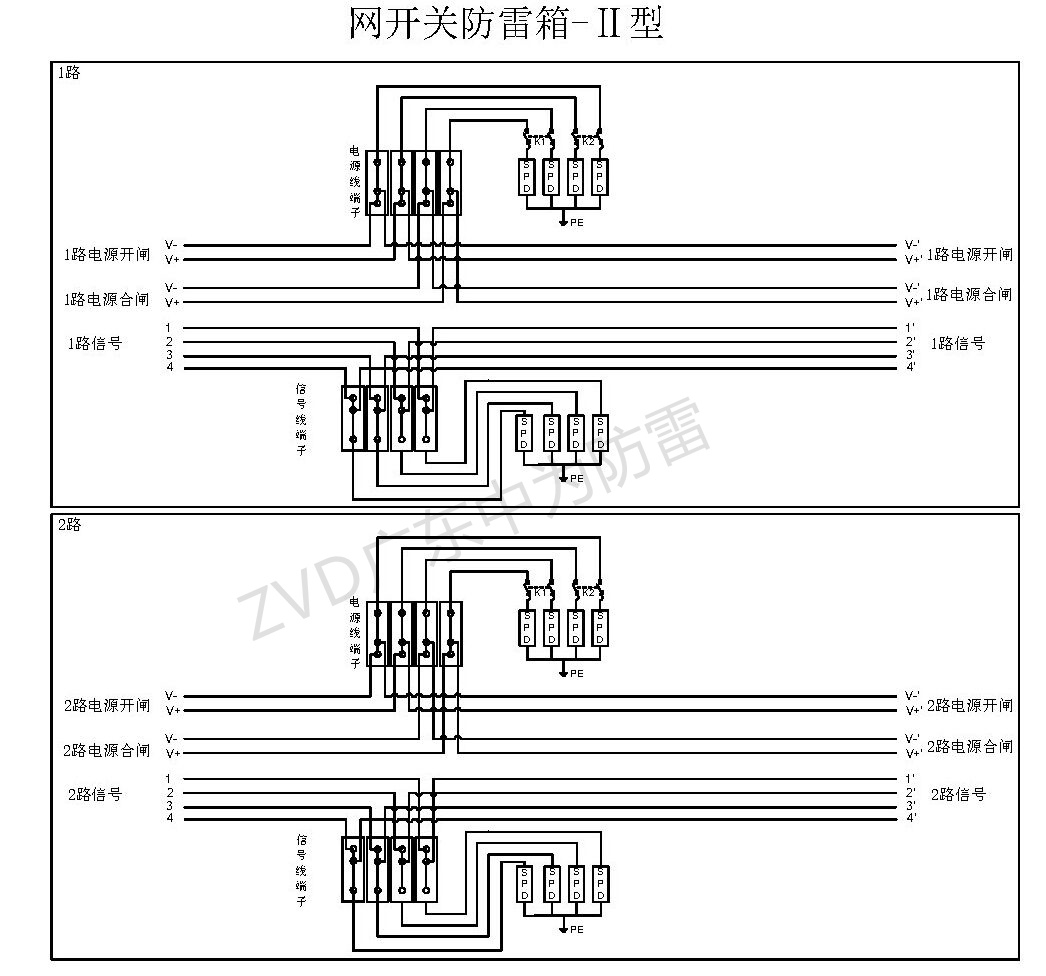

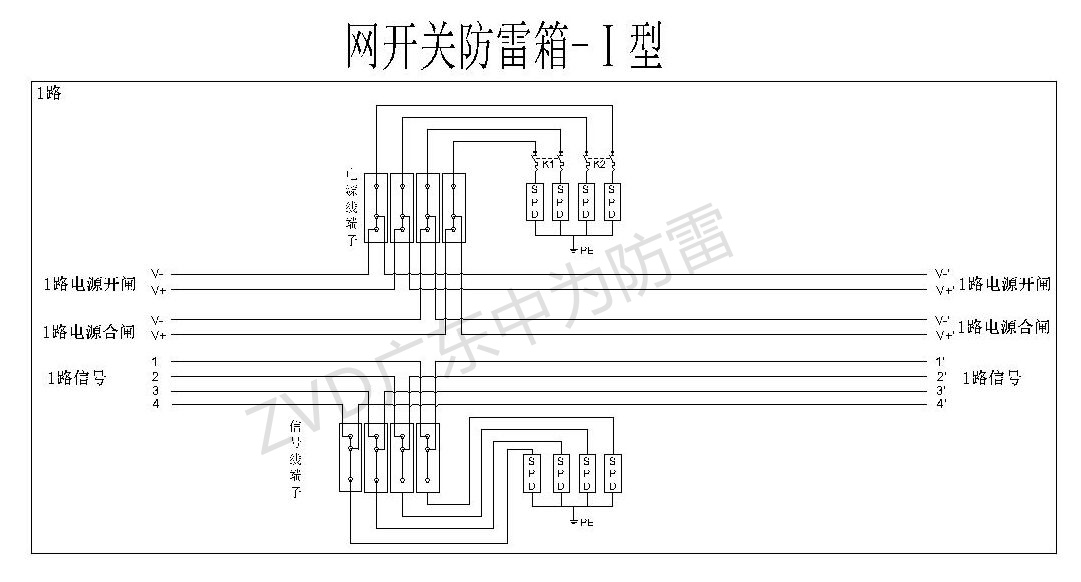

（13）室外進入室內的電源、控制線纜均采用防雷措施，每個接觸網開關控制屏設置專用防雷箱一處。防雷箱的不同種類如下圖所示，箱內SPD數量與網隔開屏的電纜數量匹配。SPD配置要求標稱放電電流 ≥ 60kA，直流1mA參考電壓≥570V，殘壓200kA下≤2.5kV。根據控制開關數量，防雷箱示意圖如下圖所示。SPD的配置可根據接觸網隔離開關監控屏采用的電纜根數相應調整。

（14）采用不銹鋼門軸， 箱門的接地采用扁銅線壓接線端子后與箱內接地排連接。

（15）廠家發貨時粘貼好安裝地點、部位二維碼，并同時提供產品安裝說明二維碼，到場安裝完成后方便施工單位及運營部門查閱產品。

3.防雷箱圖紙
