防雷器狀態查詢?nèi)绾螌?shí)現以太網智能遠傳?
在智能防雷監測系統中,防雷器監測占整個系統的很大一部分,防雷器狀態查詢是其最重要的監測項目之一。
防雷器劣化狀態的查詢需要防雷器帶遙信報警干接點,當防雷器損壞后,遙信報警接口會輸出常開或常閉的開關量信號。
在配合防雷監測發射器(SPD智能監測模塊),可以將監測到的信號傳輸至后端軟件平臺。
那么,防雷器狀態查詢?nèi)绾螌?shí)現以太網智能遠傳?
根據智能防雷廠家經驗,中為防雷從如下內容介紹:
智能防雷監測模塊的有線傳輸分為兩種:RS485傳輸和以太網智能遠傳。
1、RS485轉以太網傳輸。
如果防雷監器采用RS485輸出,就需要配合串口服務器、網關類設備,將RS485信號轉為以太網信號,再將網絡信號接入交換機,就可以實現網絡或光纖通信了。
如下圖所示:監測模塊采用RS485手拉手方式連接,一個網關可以帶20個左右的監測模塊。這種傳輸方式多用于建筑物智能SPD監控系統。
2、以太網智能遠傳。
智能防雷監測的以太網智能遠傳,指的是監測模塊直接采用網絡輸入,不需要配串口服務器、網關等設備。
監測模塊采集到防雷器狀態數據后,可以直接輸出網絡信號,接入交換機。
給每個監測模塊配好IP地址后,防雷監控主機在內網里面就可以接收到信號。

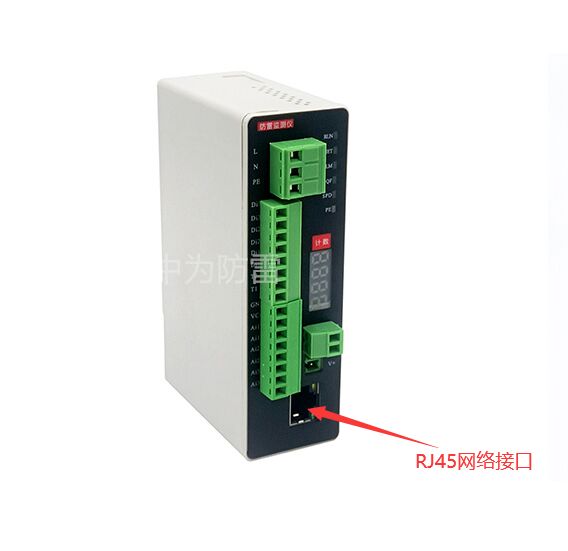

如下圖所示,RL45網口就是以太網智能遠傳數據通信接口。

這種傳輸方式廣泛應用于高速公路機電系統的智能防雷監測系統,因?yàn)楦咚傧到y(tǒng)距離遠,用RS485傳輸或者無線通信都不適合,用以太網智能遠傳方式是性價比最高的。
總結:在實際的選擇中,應根據項目情況,因地制宜的選擇合適的傳輸方式,來達到防雷器遠程監測的效果即可。
ZVD中為防雷,轉載需授權!http://m.ksqyjh.cn/knowledge/0426421.html
