為什么雷電會流向浪涌保護器？

安裝浪涌保護器時，接線形式為并聯，不改變主供電線路，從主線路引線并聯在浪涌保護器上。

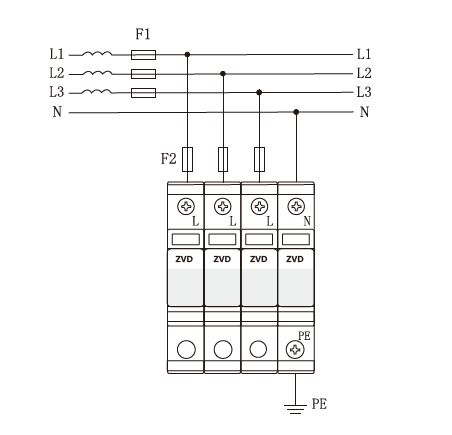

接線圖如下所示：

很多朋友會奇怪，為什么雷電流會先流過支路上的浪涌保護器，而不會流向主回路后面的設備，尤其這種并聯式的接線圖，很容易讓人有這種疑問。

根據浪涌保護器廠家經驗，這個問題要從SPD內部器件原理說起。

浪涌保護器內部元器件為壓敏電阻，壓敏電阻是指一種對電壓變化反應靈敏的限壓型元件。其特點是：在規定的溫度下，當電壓超過某一臨界值時，其阻值將急劇減小，通過它的電流急劇增加，電壓和電流不呈線性關系。因此，壓敏電阻又被稱為非線性變阻器。

正常狀態下的浪涌保護器，當加載在浪涌保護器上的電壓沒有達到他的啟動電壓，浪涌保護器對地的阻值呈現無窮大狀態，幾乎是無電流通過的。

當有浪涌電壓出現在線路上，達到浪涌保護器啟動電壓時，其內部的壓敏電阻迅速擊穿導通，其阻值很快下降，使浪涌保護器兩端處于導通狀態，因其阻值極低，雷電流的特性就是哪里阻值低就流向哪里，所以雷電流會流向浪涌保護器，而不是直接沿主線路流向設備。

需要注意的是，浪涌保護器是無法100%的泄放完雷電流的，還是會有一部分殘余浪涌會流過設備，比如中為防雷公司的ACM-40系列浪涌保護器，當浪涌大小為20kA時，其殘壓大約為1700V左右，只要設備耐壓高于殘壓就可以了。

關于這方面內容可以點擊查看之前的文章：浪涌保護器有效保護水平Up/f和設備耐壓水平Uw的介紹

現在，大家明白為什么雷電流會流向浪涌保護器了吧，所以不必?fù)?dān)心，正常使用就可以啦。
