野外配電柜和設備柜的防雷器配置方案!
隨著我國經濟發展越來越好,電力、通信、工控等系統的應用量也越來越大。有時候,這些系統處于野外環境,系統配電箱和設備柜設備有遭受雷擊的風險,應對其進行防雷設計。防雷系統包括避雷針、引下線及接地地網。天線、站房等位于避雷針45°角以下的安 全區內,地網接地電阻達到<10Ω指標。室外信號傳輸電纜均采用屏蔽電纜,電纜用Φ50 的鍍鋅管套護,采用溝埋方式,防止數據信號線引雷。信號線纜與RTU等設備連接端應安裝電源及信號避雷器。
野外配電柜和設備柜的防雷器配置,主要從其電源傳輸線路以及信號傳輸線路端口進行防雷器配置。
接下來,中為防雷給大家介紹一下。
1、野外配電柜和設備柜的電源防雷器配置
據統計,大部分浪涌侵入設備的途徑是通過電源線侵入。所以,戶外設備箱的電源防雷器是一定要配置的。
戶外電源防雷器的配置要根據電源線路的類型類配,一般來說,主要分為直流輸入和交流市電輸入兩種,根據這兩種不同的輸入電源,配置交流防雷器和直流防雷器即可。
①交流輸入
野外設備柜的交流輸入是從較遠的機房或配電箱引來的220VAC市電,市電進入設備柜后,給柜內設備供電。
這條引入的市電線路就是浪涌侵入的通道之一,應在這里安裝交流220V浪涌保護器。
推薦選擇第二級單相浪涌保護器,型號ACM-40/2P,最大通流量40kA,標稱放電電流20kA。該產品安裝在配電柜和設備柜的主開關輸出側,導軌式固定安裝,接線為并聯式接線。
②直流輸入
有時候沒有市電取電時,野外設備柜會采用光伏太陽能電池板和蓄電池供電,原理是太陽能組件輸入直流電接入控制器,控制器控制設備用電及蓄電池的充放電。
在太陽板輸出的直流電接進控制器的線路上,應安裝直流防雷器。
這里的直流防雷器需根據系統電壓來配置,最常見的是24VDC以及48VDC。

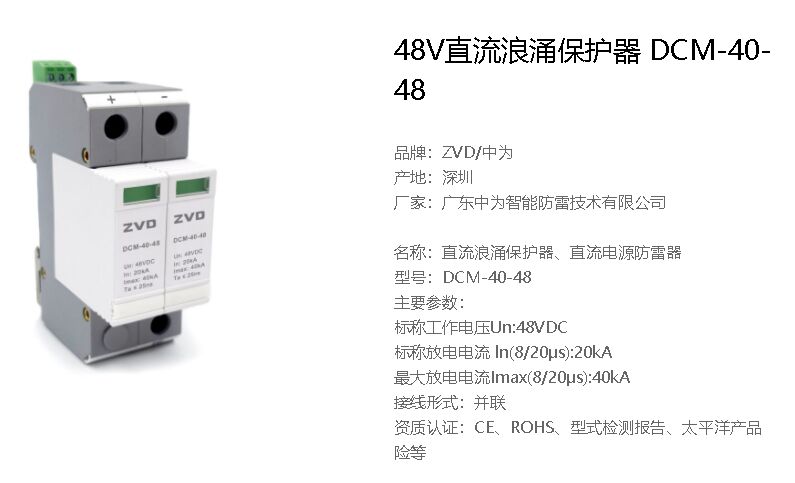

推薦型號DCM-40-48。
2、野外配電柜和設備柜的信號防雷器配置
除了電源通道,野外設備箱的信號通道也需要配置防雷器。最常見的就是網絡通信線路以及RS485線路、4~20mA模擬量線路這三種,其他的信號線路可咨詢中為防雷公司,根據信號傳輸類型來選擇即可。
①網絡通信線路防雷
應再輸入設備箱的網線上安裝對應的網絡信號防雷器,網絡防雷器的選擇根據兩點,一是確定傳輸速率是百兆還是千兆,百兆選100M網絡防雷器,千兆就選1000M網絡防雷器。二是確定輸入網線有多少條,如果數量多,可以選擇多路的網絡防雷器,目前最多有24路的網絡防雷器。
②RS485總線防雷
在輸入設備箱的RS485總線上安裝二線制的RS485防雷器,可以防止感應浪涌沿著485線路侵入系統造成芯片損壞,推薦型號ZVS-ICS12。
③4~20mA模擬量信號線路防雷

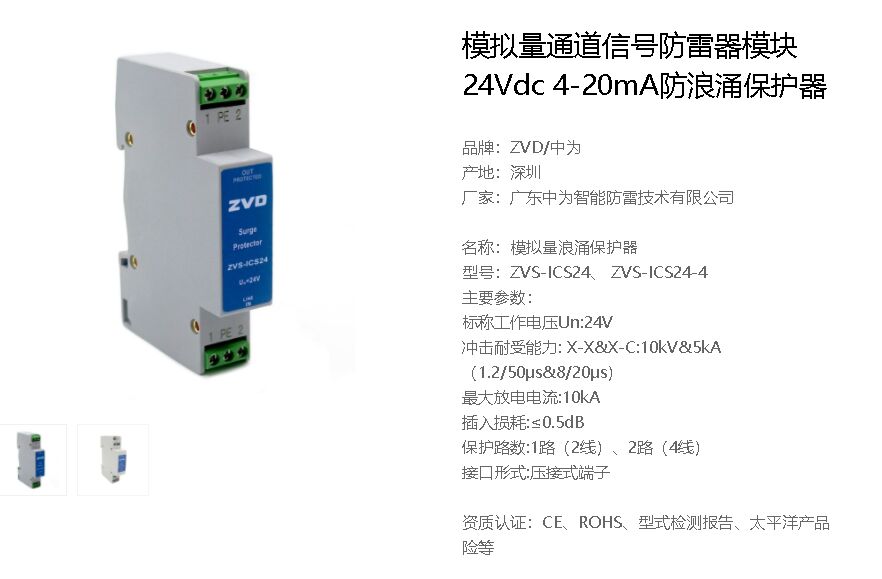

在輸入的模擬量線路上安裝模擬量信號防雷器,防雷器傳輸特性需滿足4~20mA的要求,推薦型號ZVS-ICS24。
3、接地措施
野外配電柜和設備柜的防雷方案除了配置電源和信號防雷器外,還需要注意做好線路屏蔽以及接地措施,防雷器如果不接地是起不到防雷效果的,接地電阻應做到小于10歐姆,所有防雷器均應用銅線接到設備箱的接地匯流排,匯流排再與大地可靠相連!
廣東中為智能防雷技術有限公司,轉載需授權http://m.ksqyjh.cn/knowledge/0921515.html!
