配電柜浪涌保護器選型有強制標準嗎?
電氣系統在設計浪涌保護器時,需要滿足防雷標準要求,否則無法通過防雷驗收。
那么,配電柜浪涌保護器選型有強制標準嗎?肯定有呀,主要是以下幾個方面,大家需要注意一下:
1、對第一級配電柜浪涌保護器的強制標準要求
這條是最嚴格的,就是當電源線從室外引入室內,進入的第一個配電柜,需要安裝T1試驗(10/350us)的i類浪涌保護器。
防雷標準GB50057-2010《建筑物防雷設計規范》要求的是Iimp≥12.5ka,Up≤2.5kV即可。
但是GB50343-2012《建筑物電子信息系統防雷技術規范》中對建筑物的保護級別做了分類,最高級建筑物的一級浪涌保護器需選iimp≥20kA的產品。

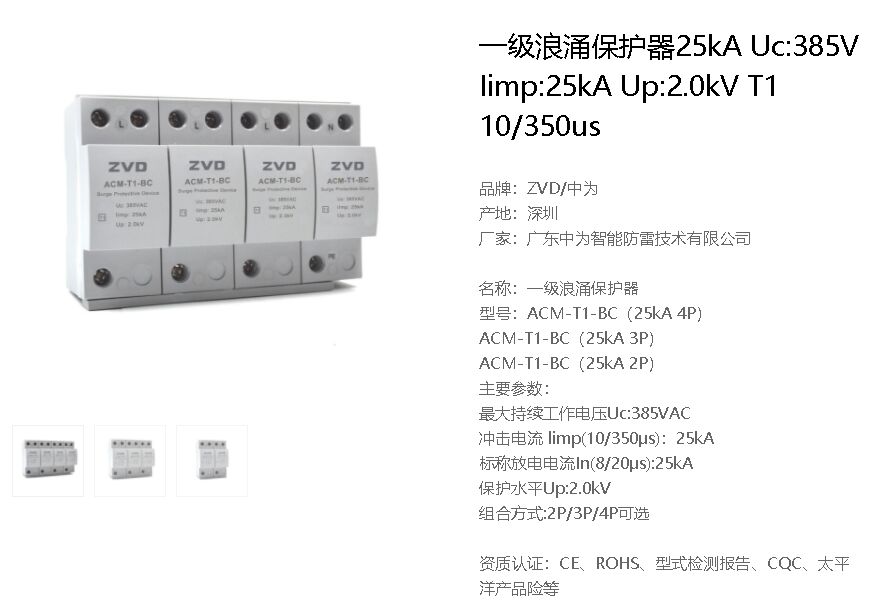

所以為了滿足全部標準,我們建議在第一級配電柜安裝Iimp:25kA的產品,如下圖所示,是一款標準的一級浪涌保護器。
詳細參數可以參考:http://m.ksqyjh.cn/yileispd/8.html
二、對第二級配電柜的浪涌保護器要求
第二級浪涌保護器一般都選用ii類測試T2類(8/20us)SPD浪涌保護器,通流量選擇標稱放電電流In20kA或者40kA的產品,主要根據設備的重要程度以及開關大小來選擇。

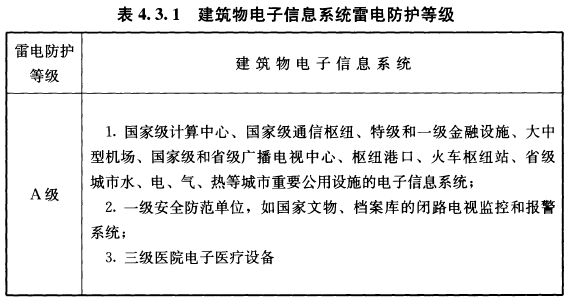

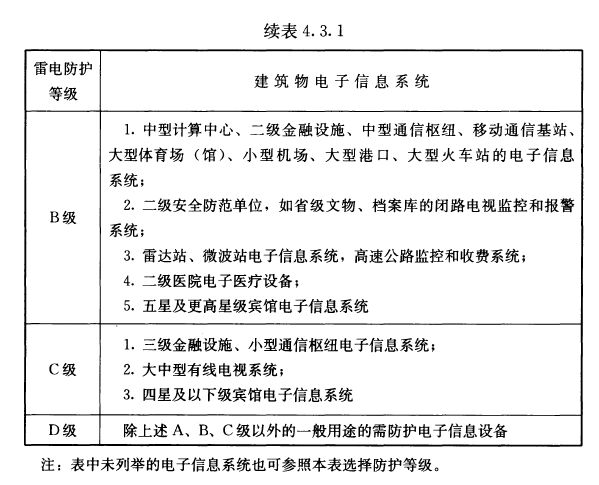

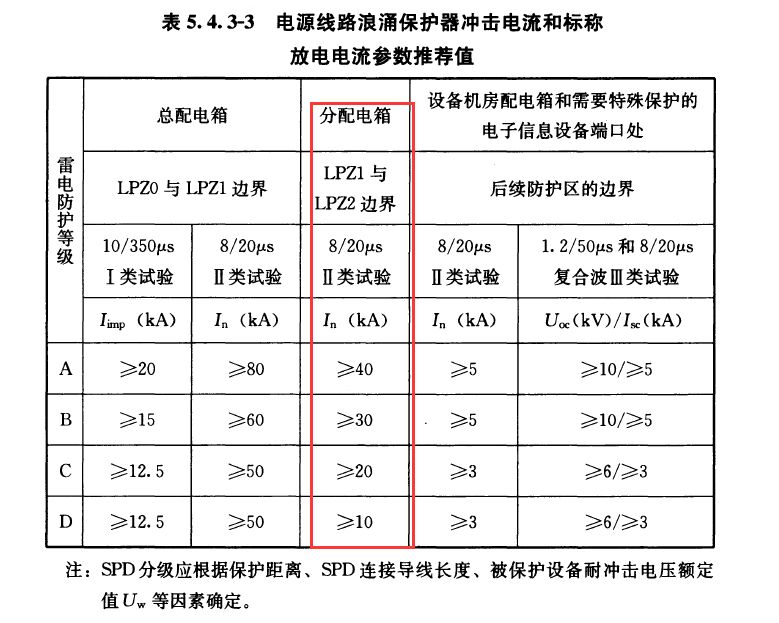

根據建筑物重要程度選擇二級浪涌保護器可以參考GB50343防雷標準的要求,如下圖所示:
二級浪涌保護器詳細參數可以參考:http://m.ksqyjh.cn/erleispd/

三、末級配電柜浪涌保護器的強制要求
末級配電設備因其耐壓較低,標準對浪涌保護器Up有要求,必須小于等于1.2kV,所以在末級配電柜我們建議選擇In10kA/Imax20kA的產品。
詳細參數可以參考:http://m.ksqyjh.cn/erleispd/43.html
總結:以上內容就是關于標準對配電柜內浪涌保護器參數的強制要求,更多內容可以咨詢中為防雷。
廣東中為智能防雷技術有限公司,轉載需授權http://m.ksqyjh.cn/knowledge/1109538.html!
