浪涌保護器up=2.5kv in≥40ka 波形8/20μs是什么產品？

2022-12-02 · 閱讀811

近日，有電力行業客戶咨詢一款產品，參數是：浪涌保護器up=2.5kv in≥40ka 波形8/20μs。

客戶問這個參數選哪個型號的浪涌保護器。

根據浪涌保護器選型經驗，我們可以從客戶提供的參數來進行分析：

1、in≥40ka 波形8/20μs參數分析

In指的是浪涌保護器的標稱放電電流，8/20μs是T2類雷電浪涌沖擊波形，屬于T2類。所以這個參數代表這款浪涌保護器是T2類試驗類別的浪涌保護器，標稱放電電流40kA。

另外一個參數最大放電電流一般是標稱的兩倍，所以可以確定該產品通流量是In：40kA、Imax:80kA。

2、up=2.5kv參數分析

Up指的是電壓保護水平，電壓保護水平由標稱放電電流和最大持續工作電壓Uc來決定。

上面已經確定了標稱放電電流為40kA，從Up2.5kV的值可以推算出該浪涌保護器的最大持續工作電壓應該是385VAC或者420VAC，只有在這個Uc范圍內，用40kA 8/20μs浪涌沖擊，Up才約等于2.5kv，如果Uc過高，Up會更高。

一般來說在滿足使用條件的情況下，相對的Up是越低越好，Up越低代表殘壓越低，所以這里的Up的標準寫法應該是Up≤2.5kV。

如果系統為常規的400V三相系統，選Uc385V的浪涌保護器是沒問題的，前面我們也講過浪涌保護器的最大持續工作電壓Uc是按相電壓來計算的，

3、總結

綜合以上兩點分析，浪涌保護器up=2.5kv in≥40ka 波形8/20μs這個參數，指的是一款二級浪涌保護器，主要參數為In:40kA、Imax：80kA、Up≤2.5kV、Uc:385V。

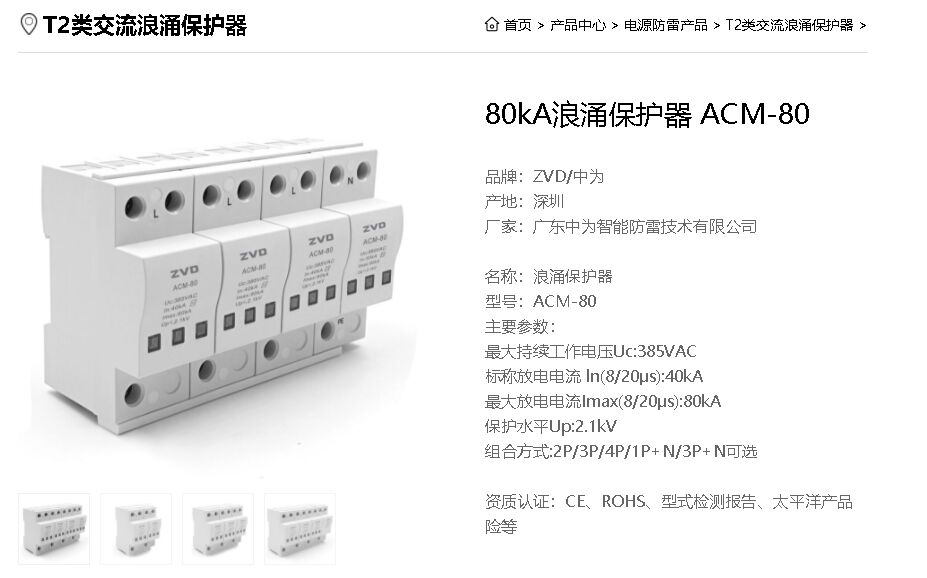

中為ACM-80系列浪涌保護器符合此參數要求：
