690VAC、800VAC浪涌專用后備過電流保護器
品牌：ZVD/中為
產地：深圳
廠家：廣東中為智能防雷技術有限公司
名稱：浪涌專用后備保護器
型號：ZVSCB-T2-40/690/3P
（以40kA 690V為例）
主要參數：
額定工作電壓:690VAC
標稱放電電流 ln(8/20μs):20kA
最大放電電流Imax(8/20μs):40kA
最小延時動作電流:3A
組合方式：3P
資質認證：CE、ROHS、檢測報告等
產品詳情
中為690VAC、800VAC浪涌專用后備過電流保護器又叫SCB、SSD、SPD后備保護器等，為浪涌保護器前端專用的后備保護產品，能夠耐受和SPD相同的雷電浪涌沖擊而不跳閘，和浪涌保護器通流量完美匹配。當浪涌保護器出現故障時可切斷3A的低短路電流以及50/100kA的高短路電流，防止SPD出現損壞、起火等事故。
SCB浪涌后備保護器性能特點：
根據雷電流與工頻續流的幅頻特性差異，對通過SCB的電流實現有選擇的導通和分?jǐn)啵?br />
能夠耐受與SPD相對應的limp或Imax而不斷開,完美配合SPD泄放浪涌電流；
對通過SPD小的工頻續流，能及時分?jǐn)啵顺Ｒ?guī)后備保護裝置的保護盲區；
性能
詳細參數：
產品樣本只涉及代表性產品,如需定制產品規格及參數,請來電咨詢

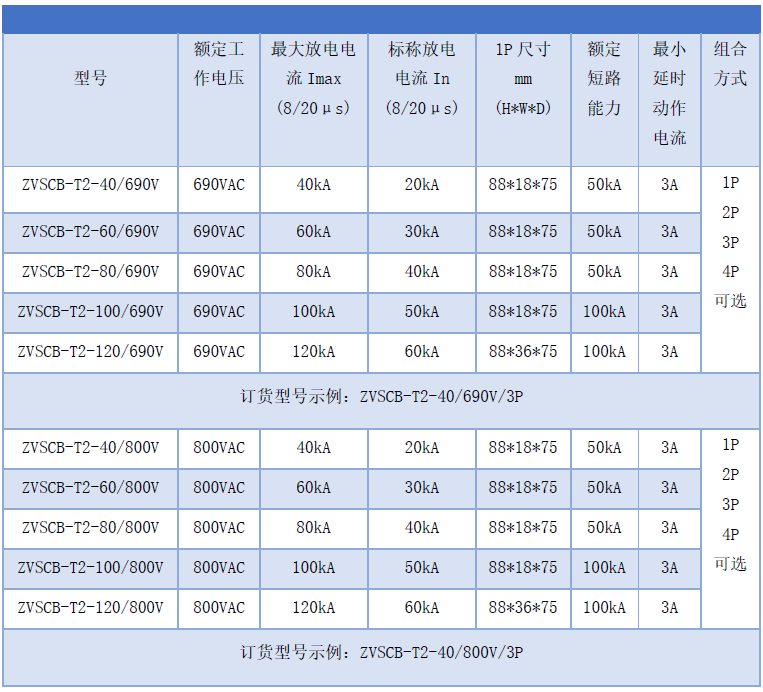

1、T2類690VAC、800VAC后備保護器型號
注：高電壓可以兼容低電壓，例如690V后備保護器，可以用于480V、660V系統。

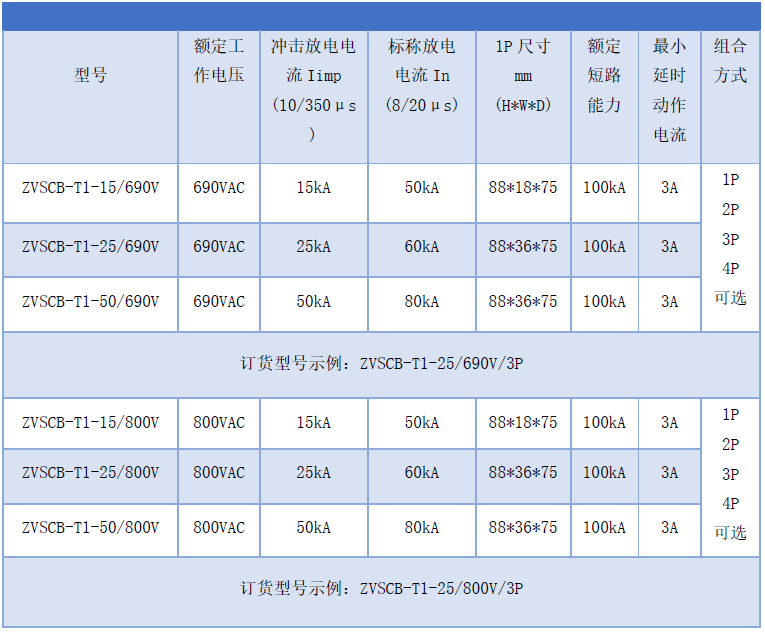

2、T1類690VAC、800VAC后備保護器型號
產品尺寸圖：

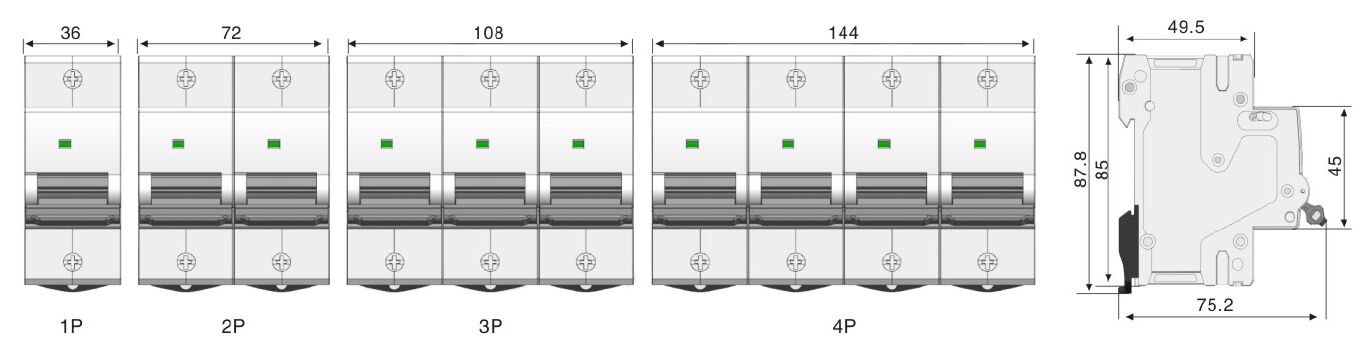

1、T2類40~100kA及T1類15kA后備保護器尺寸圖
2、T2類120kA及T1類25kA、50kA尺寸圖
安裝接線圖：
安裝說明：
后備保護器需安裝在防水環境以及無劇烈震動場所；
確保后備保護器額定電壓滿足實際使用要求；
SCB后備保護器安裝如圖所示，串聯安裝在浪涌保護器前面即可；
上電前應檢查線纜與接線端子之間的連接是否牢固；
該產品可選配報警接口（默認不帶），當產品損壞可輸出常開或常閉的開關量信號，用于遠程監控。
