二合一防雷器怎么測試好壞?
視頻監控系統的防雷,攝像機是最重要的一部分。目前業內攝像機的防雷主要是安裝電源網絡二合一防雷器對攝像機的電源線和網線進行保護。
全國各地的城市道路、高速公路監控系統攝像機等都會配置二合一防雷器,所以用量是很大的。
當網絡二合一防雷器使用過一段時間后,為了保證后續的防雷效果,需要對二合一防雷器進行維護檢查。
那么,在維護檢查中怎么測試二合一的好壞呢?
根據二合一防雷器經驗,廣東中為智能防雷從如下內容進行介紹:
前言:二合一防雷器因?yàn)榉譃殡娫捶览缀途W(wǎng)絡信號防雷,所以測試時可以針對這兩部分分別進行測試,驗證其好壞。

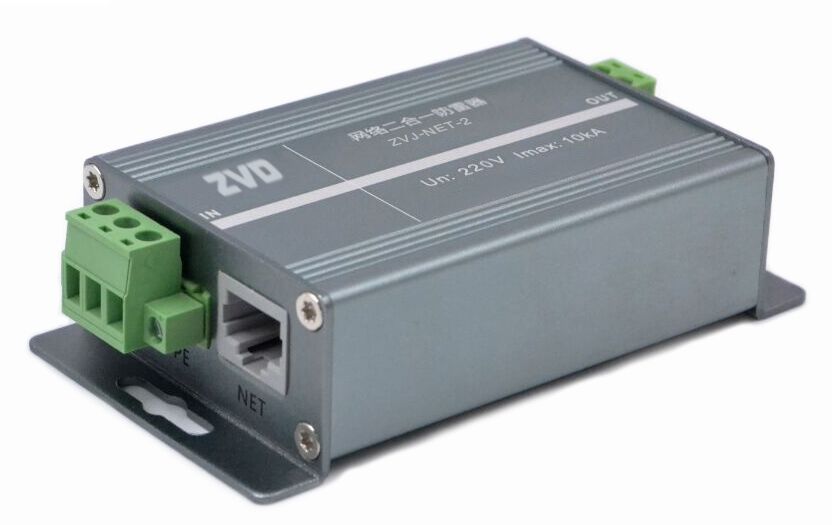

如下圖所示,綠色壓接式端子為二合一電源防雷部分,RJ45水晶頭接口為網絡防雷部分。
1、二合一防雷器電源防雷部分的好壞測試
①直接觀察電源指示燈
正規的二合一防雷器的電源防雷部分一般都會配置劣化指示燈,用來指示防雷器好壞狀態。
指示燈的位置不是固定的,有時候在側面,有時候在防雷器正面。
當接通了電源而指示燈不亮,這種情況一般就表示二合一電源防雷部分壞了。
②沒電源指示燈怎么辦?
有些劣質二合一防雷器連指示燈都沒有的話,就無法憑肉眼觀察判斷好壞了。
這時可用萬用表測試電源接線端子的通斷。
比如分別測試電源防雷接線端子的火線和地線、零線和地線、火線和零線之間的通斷狀態,如果呈現短路狀態,那就可以判斷二合一壞了。
2、二合一防雷器網絡信號防雷部分的好壞測試
二合一防雷器的網絡防雷部分沒有指示燈,無法直接看出來好壞,可以通過以下測試手段進行驗證:
①測試網絡傳輸狀態
可以把防雷器串聯在電腦的網線中,在電腦上ping網速,看丟包狀態,如果信號丟包嚴重或者無法傳輸,證明其性能下降或者已經劣化。
②萬用表測試網絡防雷器RJ45接口針腳的通斷
網絡防雷器的RJ45水晶頭里面有八根針腳,可以對二合一網絡防雷器輸出輸出的八根針腳分別進行一對一的通斷測試,一般如果有不通的可能就是防雷器出現問題了。
不過也有一些特殊的網絡防雷設計,用萬用表測試不通,但是其實防雷器沒壞,這個和防雷器設計也有一定關系。
總結:以上就是關于二合一防雷器怎么測試好壞的方法介紹,主要是針對二合一防雷器的電源防雷部分和網絡防雷部分分別進行測試,當測試結果出來后,可以反饋給防雷器廠家,廠家一般會給出是否更換的建議。
