一級浪涌保護器如何配置后備保護斷路器或熔斷器?

2022-11-21 · 閱讀2128

一級浪涌保護器一般安裝在建筑物配電系統的總配電柜處，總配電柜處的電流大功率大。雷電浪涌強度和短路電流強度都會比其他地方更大一些。

所以一級浪涌保護器的后備保護開關的選擇顯得更重要一些。

那么，一級浪涌保護器如何配置后備保護開關或熔斷器?

根據前面浪涌保護器怎么配斷路器的介紹，中為防雷認為一級浪涌保護器后備保護器的配法主要參考以下幾個方面：

1、后備保護斷路器或熔斷器的耐浪涌沖擊能量要和一級浪涌保護器匹配

一級浪涌保護器的浪涌耐受一般是10/350us沖擊波形下的12.5kA、15kA、25kA這幾個等級，其實斷路器和熔斷器想承受這么大的浪涌沖擊是比較難的，額定電流需要選大一些。

我們推薦選擇≥100A以上的斷路器或熔斷器。

現在很多項目一級浪涌保護器的后備保護器選的63A的空氣開關，用是沒有安全性沒問題，只是和浪涌保護器能量不能匹配。

關于斷路器耐受浪涌沖擊電流能力的介紹，可以參考前面文章：如何根據空開大小選擇匹配的防雷器

2、一級SPD的后備保護開關需要小于主線路開關

因為后備保護開關的主要作用就是切斷浪涌保護器支路，所以要小于主線路開關。

如果一級浪涌保護器安裝在大樓總配電柜，這里的主線路斷路器額定電流一般能達到幾百安或幾千安，這時候配后備保護熔斷器就比較容易，按照第1條選配≥100A的就可以了。

有時候戶外小電流環境安裝了一級浪涌保護器，這時候后備保護熔斷器也需要要小于這個小電流線路的主斷路器，比如開關是32A的線路裝了一級浪涌保護器，那么要裝后備保護器的話需要選擇小于32A的開關，雖然能量匹配方面差了一些，但是還是要滿足這條要求。

3、斷路器和熔斷器那個更適合做T1級SPD浪涌保護器的后備保護？

根據我司研究大電流的熔斷器耐受浪涌沖擊能量強于斷路器，所以熔斷器更適合做一級浪涌保護器的后備保護器。

不過20kA或40kA的二類浪涌保護器選擇熔斷器或開關都可以，小電流的熔斷器和斷路器在浪涌耐受方面都差不多。

4、短路切斷能力

當浪涌保護器發生短路無法自脫扣時，需要后備保護開關進行切斷。

所以后備保護器的短路切斷能力是很重要的參數，一級浪涌保護器如果安裝在總配電等大短路電流環境，一般后備保護斷路器短路切斷能力最好能達到60kA以上。

如果安裝在小電流環境，低短路電流切斷能力就越小越好。

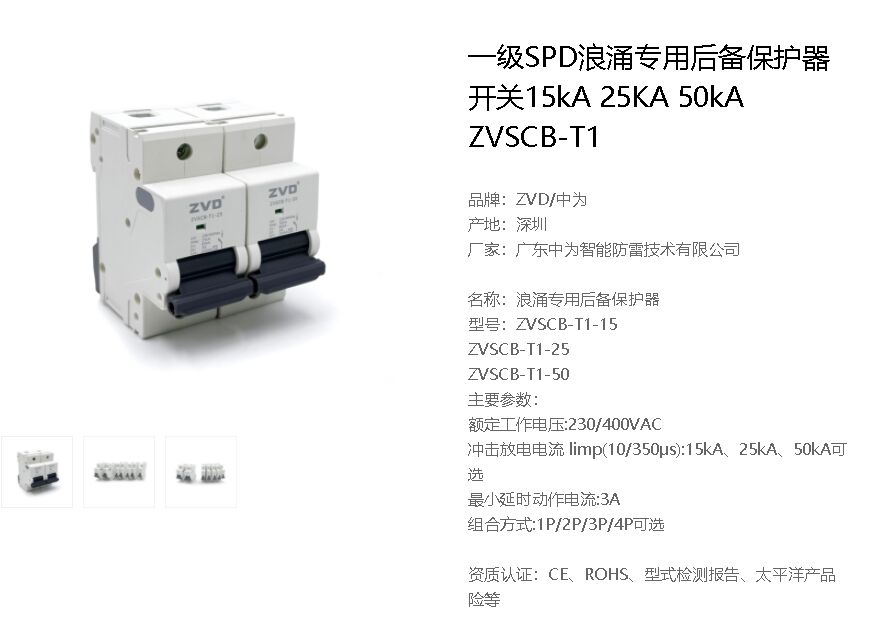

熔斷器和斷路器在這個參數上其實不算很優秀，各品牌也參差不齊，這里推薦選用一級浪涌專用后備保護器。

主要性能特點：

能夠耐受與一級SPD相對應的limp而不斷開,完美配合一級浪涌保護器泄放浪涌電流；
可切斷3A以上低短路電流以及幅值高達100kA的高短路電流，消除常規斷路器或熔斷器的保護盲點。

產品鏈接：http://m.ksqyjh.cn/scb/081863.html

更多一級浪涌保護器如何配置后備保護斷路器或熔斷器的介紹，大家可以咨詢廣東中為智能防雷技術有限公司。
