現場儀表（電磁閥門探測器變送器等）用信號浪涌保護器如何選擇？

2022-06-13 · 閱讀246

現場儀表主要包括電磁閥門、探測器、變送器、調節閥、液位計、流量計、調節閥定位器等設備，這些設備一般安裝在戶外用以監測數據信號，信號回傳采用4~20mA模擬量HART信號等回傳。

因為其傳輸線路均處于防雷分區的LPZ0區，有較大概率遭受浪涌侵害，所以應安裝對應的螺紋管式防爆型信號防雷浪涌保護器。

那么，現場儀表（電磁閥門探測器變送器等）用信號浪涌保護器如何選擇？

根據浪涌保護器選型經驗，中為防雷從以下內容介紹：

1、確定IP防護等級

現場儀表安裝型浪涌保護器因為是直接用于戶外儀表，所以必須要防水防塵，其IP防護等級需要達到IP67（完全防止外物及灰塵侵入、在深達1米的水中浸泡30分鐘無影響），才符合現場使用要求。

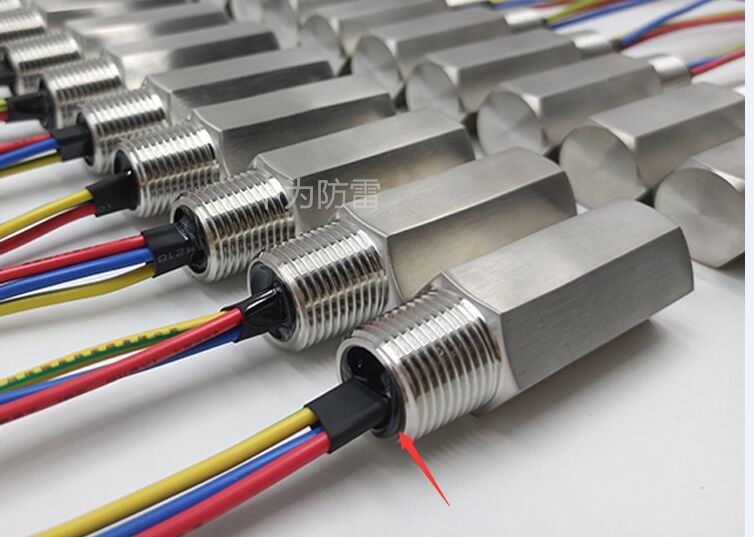

中為ZVS-EX系列儀表浪涌保護器內部采用環氧樹脂灌膠，完全密封，100%滿足使用條件，灌膠后實物圖如下所示：

2、確定儀表是否有備用電氣接口

該SPD分為并聯和串聯兩種，如果儀表有備用電氣接口，可以采用并聯型浪涌保護器。

如現場儀表只有一個電氣螺紋接口，需要同時連接浪涌保護器和傳輸線路，那需要采用串聯型產品。

3、確定螺紋形式

現場儀表電涌保護器因為是直接扭入儀表電氣接口，所以螺紋形式一定要和儀表接口的螺紋匹配好，不可選錯。

目前該產品主要的螺紋形式有：M20*1.5、1/2"NPT、3/4"NPT、G3/4"、G1/2"等，也可根據客戶需求訂制。

4、確定保護線路數量

保護線路數量根據儀表傳輸類型來選，一般分為二線、三線、四線。例如某探測器儀表，連接線路有四條線，分別為24V電源正、負（公共線）、4~20mA信號線、地線。

地線是不需要保護的，所以這種情況選用三線制浪涌保護器即可。

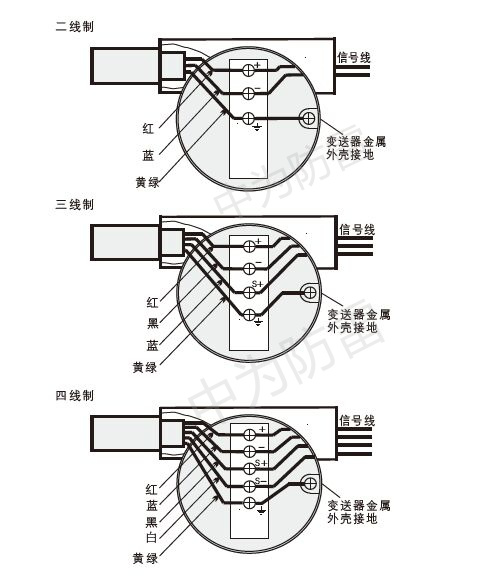

接線圖如下所示：

以上內容就是關于電磁閥門探測器變送器等現場儀表如何選擇信號浪涌保護器的介紹，希望對大家在選型時有所幫助！
