防靜電工作臺接地電阻在線檢測儀器、吊具接地檢測裝置設備、接地電阻終端監控模塊產品介紹!
防靜電工作臺、吊具等設備需要監測其接地電阻值,目的是為了保證其連接的可靠性,以及實時接地電阻值監測避免出現地阻過大。
那么,防靜電工作臺接地電阻在線檢測儀器、吊具接地檢測裝置設備、接地電阻終端監控模塊如何選擇和使用呢?
根據智能防雷廠家經驗,中為防雷從如下內容介紹:
1、選擇注意事項
①確定接地電阻測試范圍
目前中為公司有2款接地檢測裝置,分別可以監測0~20Ω和0~200Ω范圍,這個監測范圍的選擇取決于客戶的實際監測需求。如不確定如何選擇,就選0~200Ω的即可,基本可以滿足所有需求了。
②確定監測方式類型。
接地電阻測試設備一般分為回路測試法和三極測試法,回路測試法測試的時回路接地電阻,如果要正兒八經的測試接地電阻,還得采用三極法監測,監測數據準確靠譜!
③確定工作電壓
接地電阻終端監控模塊的工作電壓一般分為直流工作電壓和交流工作電壓,中為防雷公司的儀器為直流工作電壓,電壓輸入范圍為12V或24V。目前市面上有些廠家的工作電壓為220V,內部采用阻容降壓方案,這種是沒有直流供電好的,直流供電的設備壽命更長!
④確定防護等級
接地電阻檢測儀器的防護等級根據設備安裝在戶外還是室內來決定,設備本身的IP防護等級一般為IP20,如需在戶外直接使用,可以配置防水箱等,將防護等級提高到IP65就滿足室外使用需求了。

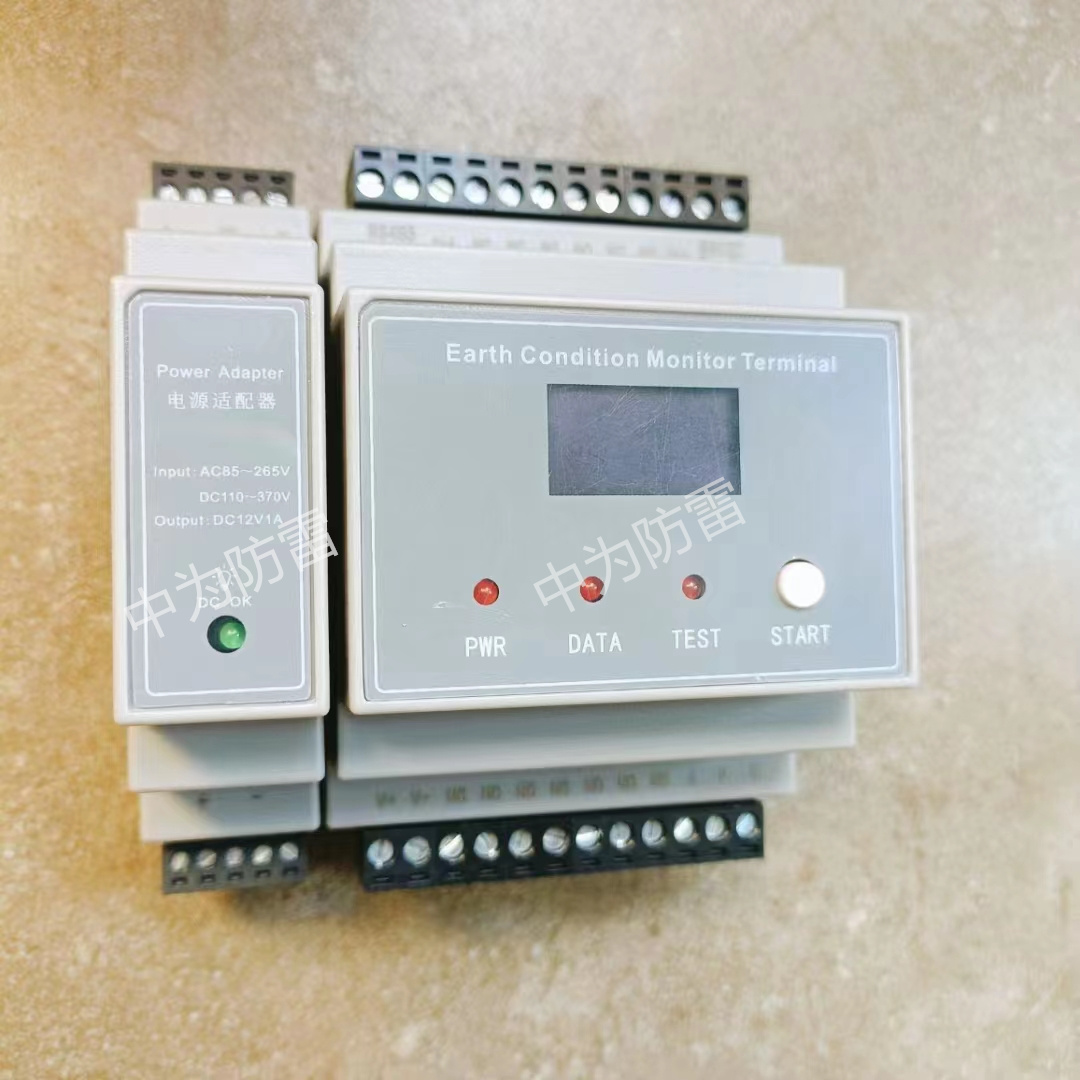

⑤產品實物圖如下,更詳細參數可以點擊查看:http://m.ksqyjh.cn/znflcp/445.html
2、使用注意事項
①被測接地體附近不能有雜散電流和已極化的土壤。
②輔助地極應遠離地下水管、電纜、鐵路等較大金屬體,其中電流極應遠離10m以上,電壓極應遠離50m以上,如上述金屬體與接地網沒有連接時,可縮短距離1/2~1/3。
③連接輔助地級的線路應使用絕緣良好的導線,以免有漏電現象。
④ 輔助地極設置的土質必須堅實,不能設置在泥地、回填土等位置。
⑤每個接線頭的接線柱都必須接觸良好,連接牢固。
⑥當?shù)鼐W(wǎng)帶電影響檢測時,應查明地網帶電原因,在解決帶電問題之后測量,或改變檢測位置進行測量。
3、安裝方式
①安裝說明
本產品的主要用途是監測接地電阻阻值,需要兩個輔助地網來精準計算被測地網阻值。
地線應避免強磁場區域,最好穿金屬穿線鋼管布線。
接線按照顏色接電源線和通訊線,不可接錯。
輔助接地極應用接地材料或不銹鋼材制作,防止銹蝕腐爛。
輔助接地極的接地電阻值越小越好,一般要求輔助接地極的接地電阻值不超過 100Ω。

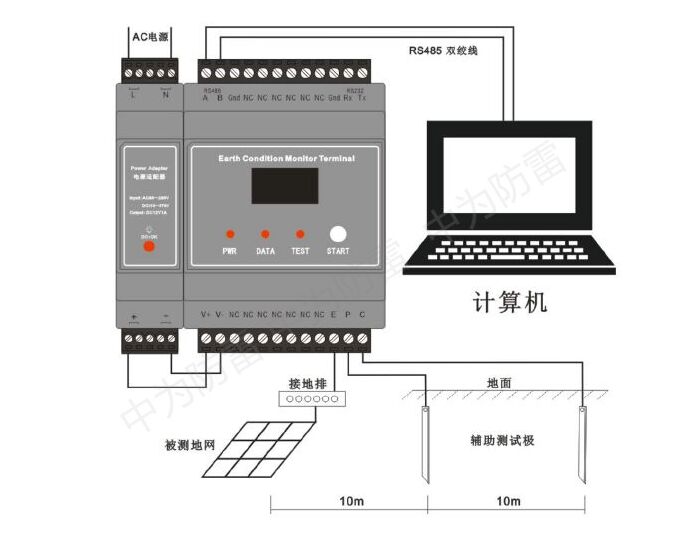

②安裝接線示意圖
以上內容就是關于防靜電工作臺接地電阻在線檢測儀器、吊具接地檢測裝置設備、接地電阻終端監控模塊產品介紹,該產品為中為智能防雷產品系列中的一款,還有疑問歡迎咨詢。
