連接導線長度對浪涌保護器防雷效果的影響！

2022-06-10 · 閱讀402

浪涌保護器的安裝規范中，對安裝浪涌保護器的連接導線長度一般要求是小于0.5米，但實際現場安裝時，很難達到0.5米的要求。

那么，連接導線的長度對浪涌保護器的防雷效果有什么影響呢？

根據浪涌保護器模擬雷擊測試經驗，中為防雷從以下內容進行介紹：

為了實現最佳的過壓保護，浪涌保護器的連接導線應盡可能短。長的連接導線將使浪涌保護器的保護能力降低。因此，可能需要選擇-一個有更低電壓保護水平的SPD來提供有效的保護。傳送至設備的殘壓為浪涌保護器的殘壓和沿導線感應電壓降之和，這兩個電壓可能并不在同一時刻到達峰值，但出于實用目的，可以簡單地相加。

所以連接導線長了會造成實際的殘壓升高，一般來說，假定導線的電感是1μH/m。當沖擊波上升率為1kA/μs時，電感沿導線長度的電壓降大約為1kV/m。而且，如果di/dt的陡度更大，電壓降值會更高。

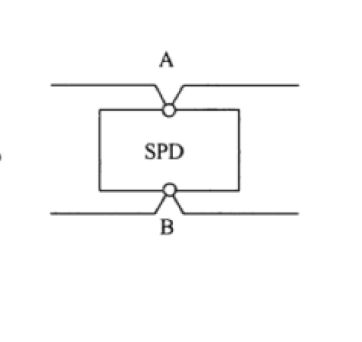

最好盡可能地使用下面的接線方式，這種方案相當于無限縮短了連接導線的長度，電感效應將會顯著降低，這種接線法也叫凱文接線或V形接線法。

不過如果電源線很粗的情況下很難采用這種接線方式，如果有條件，建議采取此連接方式。

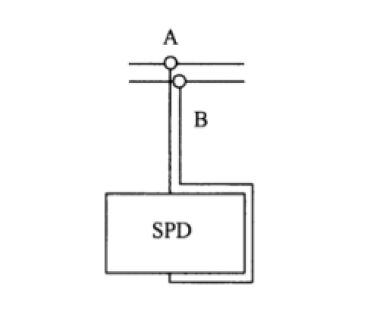

當不能使用上圖的凱文接線時，可以應用使用了絞合導線的方案。因?yàn)?span style="white-space:normal;">如果導線相互緊靠而使回流路徑導體與入流導體產生磁耦合,其電感將降低。

如下圖所示：

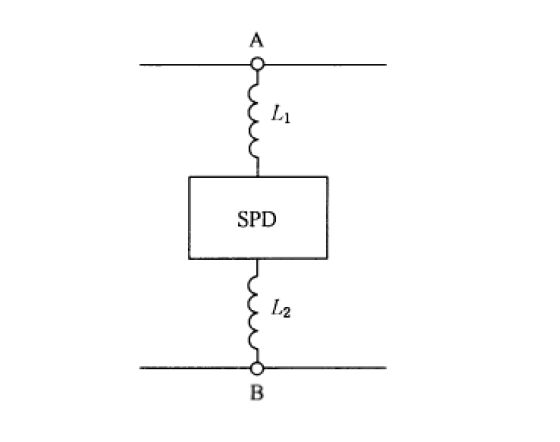

盡可能避免使用下圖所示的并聯方案，因?yàn)樵黾恿死擞勘Ｗo(hù)器的連接導線的長度會降低過電壓保護的有效性，因?yàn)榇藭r如果有浪涌沖擊，加載到設備上的殘壓，是浪涌保護器本身的殘壓，再加上連接導線L1及L2上的電壓降之和。如果殘壓過高，可能導致設備受損。

當SPD浪涌保護器連接導線的長度盡可能地短(總引線的長度最好不要超過0.5 m)以及沒有形成任何環路的情況下，使用此方案才可能獲得最佳電壓保護。

但是目前電氣柜內的浪涌保護器絕大部分都采取的這個并聯接線，當只能采取此并聯接線方式時，浪涌保護器上的連接導線應該盡量短。

以上內容就是關于連接導線長度對浪涌保護器防雷效果的影響，在安裝浪涌保護器的時候，對連接導線的要求，我們需要遵循的原則就是連接導線盡量短而直，讓浪涌泄放通道更加的順暢，更好的保護設備。
