戶外視頻監控箱防雷器如何配置？

2022-09-28 · 閱讀1063

安防工程中，戶外視頻監控系統最易收到浪涌侵害，每年因雷擊造成的攝像機損壞是非常多的。

目前基本上平安城市、雪亮工程、道路監控等政府項目，監控防雷器是標配產品。

那么，戶外視頻監控箱防雷器如何配置呢？

根據防雷器選型經驗，中為防雷認為主要從監控系統的電源防雷和信號防雷兩處著手。

1、電源防雷

我們可以設定一個場景，立桿上有一個攝像機，立桿中部有一個監控防水箱，防雷器就安裝在這個防水箱內。

監控箱的供電一般為市電220VAC引入，很多時候這條供電線路是風險最高的，應在引入電源線上安裝單相電源防雷器。

推薦安裝第二級電源防雷器：

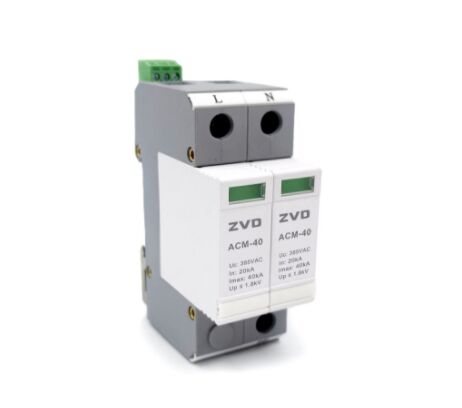

型號：ACM-40/2P
主要參數：
最大持續工作電壓Uc:385VAC
標稱放電電流 ln(8/20μs):20kA
最大放電電流Imax(8/20μs):40kA
保護水平Up:1.8kV
組合方式:2P

安裝方式：

該款產品安裝在監控箱的主開關輸出側，接線方式為并聯接線，可以采用V形接線法進行接線，就是火線的進和出都接入防雷器的L端子，零線的進和出都接入防雷器N接線口，在從防雷器PE端子處引一條地線接在監控箱的接地匯流排即可。

地線建議用6平方的，該產品可以選擇帶遠程遙信報警監控端子的產品，當防雷器劣化時可以輸出開關量信號，方便遠程監控防雷器好壞，目前很多智能監控箱都是采用這款。

2、信號防雷

網絡攝像頭的網線一般會引入監控箱的交換機或者光端機，這時應在網線上安裝網絡信號防雷器，網絡防雷器根據傳輸速率可分為百兆和千兆，不過監控系統里面最常用的是百兆的。

網絡信號防雷器為串聯安裝，從攝像機過來的網線先接到防雷器的IN端，在從防雷器的OUT端引出網線接到交換機或光端機上即可。

從網絡防雷器的PE端引一根地線接到接地匯流排，信號防雷器的地線用1.5~2.5平方的地線即可。

如果網線數量較多，可以選擇多路保護的網絡防雷器，比如4路、8路等。

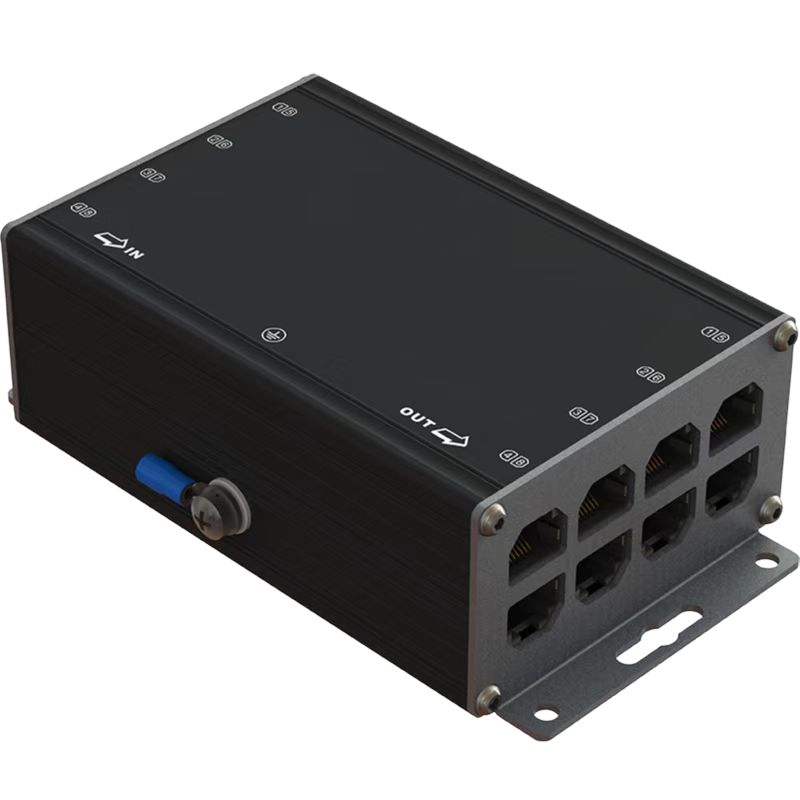

下圖是一款8口千兆網絡防雷器圖片，小尺寸設計，更節省空間，可導軌安裝。

3、電源網絡二合一集成防雷

上面從電源防雷和信號防雷的角度介紹了監控箱的防雷器選擇，其實還有一種防雷器，更方便安裝和節省成本。

那就是電源防雷和網絡防雷集成在一起的二合一防雷器。

中為防雷公司有1路電源+1路網絡的二合一防雷，也有1路電源+4路網絡的二合一防雷器。

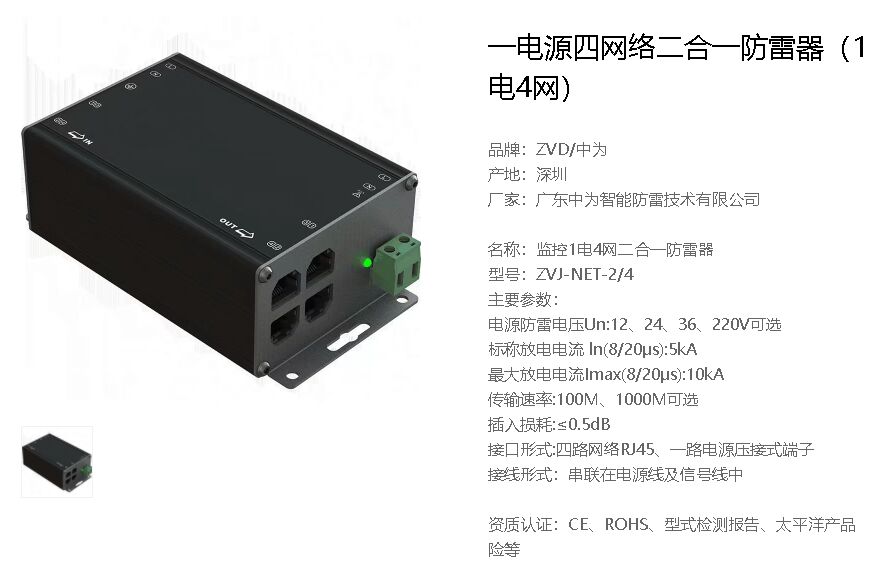

可以根據監控桿上的攝像機數量來選（如下圖所示，為一路電源防雷、四路網絡防雷的二合一產品）！

以上內容就是關于監控系統中，戶外監控箱內防雷器的選擇技巧，可以根據項目的實際情況靈活選擇。
