POE網絡監控攝像機如何防雷，POE防雷器來幫忙！

2022-03-25 · 閱讀2188

POE網絡監測攝像機的防雷需要配置專用的POE防雷浪涌保護器，POE攝像頭因為采用的是POE以太網供電技術，其物理連接線路和常規的電源線、網線分開的形式不一樣。

所以不能采用網絡二合一防雷器對POE攝像機防雷，因為二合一防雷器的網絡部分不兼容POE。

那么，POE網絡監控攝像機如何配置防雷浪涌保護器呢？

根據監控防雷經驗，中為防雷認為POE監控系統的防雷需要做好以下幾點：

1、POE攝像機防雷

POE攝像機需要單獨配置一個POE防雷器，POE防雷器串聯在網線中，輸出對著攝像機，如果網線上有高壓浪涌，這個防雷器可以啟動并泄放浪涌能量。

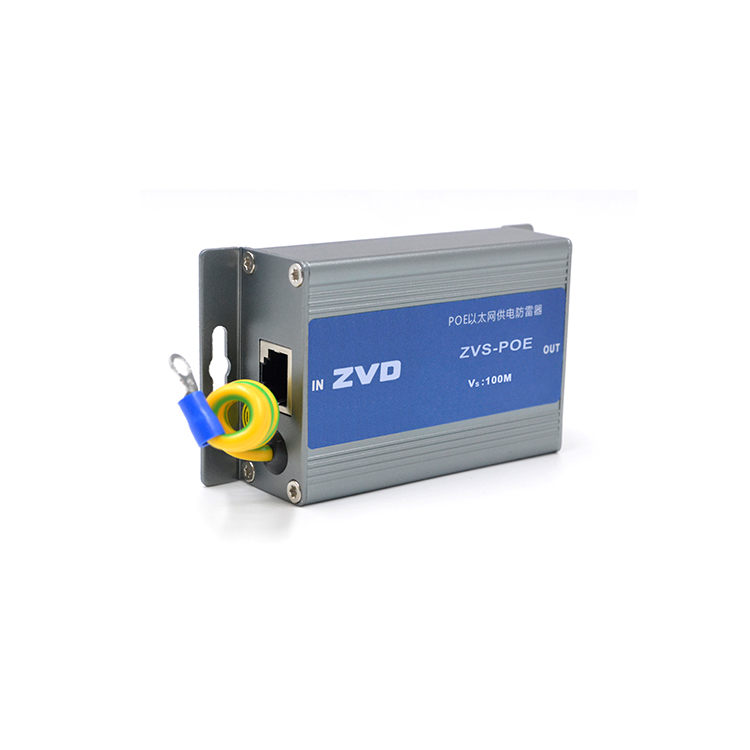

如下圖所示，POE防雷器兩端都是RJ45網口，串聯在網線中后，在將POE防雷器的地線接地即可。

主要參數：

名稱：POE防雷器
型號：ZVS-POE（百兆）
ZVS-POE-K（千兆）
主要參數：
標稱工作電壓Un:48V
沖擊耐受能力:5kV&2.5kA（1.2/50μs,&8/20μs）
傳輸速率:100M、1000M
插入損耗:≤0.5dB
接口形式:RJ45

產品詳情可點擊鏈接查看：http://m.ksqyjh.cn/poespd/091472.html

POE防雷器的傳輸速率分為百兆和千兆，一般POE攝像機用百兆的即可。

2、POE交換機（POE供電模塊）防雷

POE攝像機需要后端POE交換機或者供電模塊進行供電及傳輸信號，我們知道，信號線路防雷需要對信號線的兩端都進行保護。

攝像頭那里安裝的POE防雷器只能保護攝像頭的網口，無法對POE交換機的網口進行保護。

所以POE網線另一端的設備“POE交換機”也需要安裝防雷器。

POE交換機的防雷需要兩類防雷產品；

①信號防雷器

POE交換機防雷器可以采用多路防護的防雷產品，該產品主要分為4路、8路、16路、24路等，也可以根據交換機實際的保護口進行選配！

注意：安裝在POE交換機或者供電模塊處的POE防雷器，其輸出端口需要對著交換機這一端。

產品鏈接：http://m.ksqyjh.cn/poespd/091673.html

②防水箱電源防雷

POE交換機安裝位置一般都處在室外防水箱內，供電大部分采用220VAC供電，需要在電源線引入防水箱處安裝一套電源浪涌保護器進行電源線路的防雷。

推薦采用第三級SPD浪涌保護器即可，性價比最高！

產品鏈接：http://m.ksqyjh.cn/erleispd/43.html ，推薦型號ACM-20/2P

總結：以上就是關于POE網絡監控攝像機如何防雷的介紹，其實是把這個系統的前端分為了兩部分，攝像機和交換機分開來做防雷設計，希望對安防監控設計人員起到幫助！
