雷電防護裝置定期檢測報告填寫說明

2022-01-23 · 閱讀775

雷電防護裝置定期檢測報告

填寫說明

前言

為進一步貫徹落實國務院“放管服”改革的要求，加強防雷安全監管工作，進一步規范雷電防護裝置檢測行為，推動我省雷電防護裝置檢測市場規范健康有序發展，福建省氣象局根據《防雷減災管理辦法》、《雷電防護裝置檢測資質管理辦法》等規章以及《建筑物防雷設計規范》（GB 50057-2010）、《建筑物防雷裝置檢測技術規范》（GB/T 21431-2015）、《雷電防護裝置檢測文件歸檔整理規范》（QX/T 319-2021）、《防雷裝置檢測規范》（DB35/T 715-2018）等國家有關防雷標準，結合我省防雷安全管理工作實際，組織編制了雷電防護裝置定期檢測報告通用模板和加油站、煙花爆竹倉庫雷電防護裝置定期檢測報告專用模板及使用要求。定期檢測報告模板適用于各檢測機構在我省轄區內開展雷電防護裝置檢測活動使用。

組織編寫單位：福建省氣象局防雷辦

主要編寫人員：陳青嬌、程斌、蔡河章、李萍、林溪猛、江一濤、孫蔡亮、李衣長、陳承濱

總  則

1、檢測報告由封面、聲明、總表、綜述表、檢測表、附圖、附件和封底組成。

2、檢測報告按照一個項目一份報告多個單體檢測表進行設計，一個單體一套檢測表，不應將多個單體合并在一套檢測表中填寫。總表中匯總了檢測項目中所有單體的檢測情況。

3、檢測報告頁碼從總表開始編號，編成第×頁共×頁，置于該頁右上角。頁碼應按順序編號，不得重號、漏號。當需插頁時，應重新按順序編號。

4、報告格式不得自行更改，檢測單位可根據檢測實際情況自行增減附圖頁。

5、檢測報告編號應按“檢測單位資質證號”+ “4位數年份”+“4位數編碼+“分支機構代碼”（如有）”進行編制。其中4位數順序號從“0001”開始依次按順序編號或者由檢測單位根據項目所在區域、項目類型等自行制定規則進行編號，“分支機構代碼”由一位英文大寫字母組成從“A”開始編起。檢測單位應確保檢測報告編號唯一性和連續性，不得重復編號，不得中間有空號。

6、報告由檢測單位用計算機A4紙正反打印，封面建議采用通用格式的硬皮紙。

一、  封面

1、右上角為報告編號，為“檢測單位資質證號”+ “4位數年份”+“4位數編碼”+“分支機構代碼”（如有）。其中分支機構代碼由一位英文大寫字母組成從“A”開始編起。

2、委托單位：填寫委托檢測單位全稱。

3、項目名稱：填寫檢測項目名稱。

4、防雷類別：填寫項目防雷類別（一類、二類、三類）。

5、檢測日期：填寫檢測報告檢測日期。

6、下次檢測時間：填寫檢測周期結束日的第二天。

7、檢測單位：填寫檢測單位全稱，并加蓋檢測單位公章（或檢測專用章）和騎縫章。

二、雷電防護裝置檢測報告總表

1、委托單位：填寫委托單位全稱

2、委托單位地址：填寫委托單位所在地址。

3、聯系人：填寫委托單位聯系人的姓名全稱。

4、聯系電話：填寫委托單位聯系人的聯系電話。

5、項目名稱：填寫檢測項目名稱。

6、項目地址：填寫檢測項目所在地址。

7、檢測結論:對檢測結果的合格與否進行說明。

= 1 \* GB3 ①單體分項評定：根據檢測表情況，對每個單體的各分項檢測情況進行評定。

= 2 \* GB3 ②存在問題：根據檢測表，填寫子項檢測情況。子項全部合格：填寫“無”；子項存在不合格：填寫“××單體××分項的××子項不符合規范要求，見第×頁。”

= 3 \* GB3 ③綜合判定：根據單體分項評定情況，對本次檢測項目進行綜合評定。評定結論應明確給出“合格”或“不合格”兩種判定結果。“合格”—— 填寫XX項目本次所檢測雷電防護裝置符合規范要求；“不合格”——填寫XX項目本次所檢測雷電防護裝置不符合規范要求。并在“檢測機構（公章或檢測專用章）”處加蓋檢測單位公章或檢測專用章，填寫日期。

8、檢測員（或編制員）、校核員、批準人應用黑色鋼筆或碳素筆簽署。

三、雷電防護裝置檢測報告綜述表

1、檢測資質：填寫檢測機構及資質相關信息。

2、檢測儀器：填寫檢測儀器的名稱、型號、編號、校準有效截止日期。

3、檢測日期：填寫項目檢測的日期。

4、天氣情況：填寫項目檢測時的天氣情況。

5、基本情況：填寫檢測項目各單體名稱及雷電防護裝置變化情況。

6、檢測依據：按照檢測項目所依據的國家標準、行業標準、地方標準及委托單位提供的雷電防護裝置資料和檢測委托協議依次填寫。

7、檢測方法：根據DB35/T 715-2018，填寫本次檢測各子項所使用的檢測方法，表1給出了各子項主要采用的的檢測方法。

表1檢測方法表

檢測方法	序號	內容	測試或檢查所依據的方法
	1	工頻接地電阻	接地裝置的工頻接地電阻值測量常用三極法和接地電阻表法，其測得的值為工頻接地電阻值，當需要沖擊接地電阻值時，應按GB 50057—2010中附錄C的規定進行換算或使用專用儀器測量。每次接地電阻測量宜固定在同一位置，采用同一型號儀器，采用同一種方法測量。測量中的常見問題處理方法見GB/T 21431—2015中附錄E。
	2	過渡電阻	應采用空載電壓4 V～24 V,最小電流為0.2 A的測試儀器進行過渡電阻檢測。
	3	壓敏電壓	應將后備保護裝置斷開并確認斷開電源后，應用防雷元件測試儀或其他適用的儀表測量對應的模塊，或者取下可插拔式SPD浪涌保護器的模塊或將SPD從線路上拆下逐一進行測量。
	4	泄漏電流	應將后備保護裝置斷開并確認斷開電源后，應用防雷元件測試儀或其他適用的儀表測量對應的模塊，或者取下可插拔式SPD浪涌保護器的模塊或將SPD從線路上拆下逐一進行測量。
	5	絕緣電阻	僅對SPD浪涌保護器所有接線端與SPD浪涌保護器殼體間進行測量。先將后備保護裝置斷開并確認已斷開電源，再用不小于500 V絕緣電阻儀正負極性各測試一次，測量指針應在穩定之后或施加1 min后讀取。
	6	間距	應用卷尺或激光測距儀測量間距。
	7	長、寬、高	應用經緯儀或測高儀和卷尺測量長、寬、高。
	8	厚度、直徑	應用游標卡尺測量接閃器的厚度、直徑。
	9	拉力	應用拉力計測試每個支持件能否承受49 N的垂直拉力。
	10	檢查	DB35/T 715-2018中表2～表7、表8。

8、評定規則：根據DB35/T 715-2018中第9章的規定對檢測結果進行評定。

8.1正常檢測一次抽樣判定舉例說明。

表2 檢測子項正常檢測一次抽樣判定

舉例1：選取表2的第一行數值，假設子項全部檢測點數量為“ 5”個，當有且僅有1個檢測點不合格時，判定該子項合格；當有2個及以上檢測點不合格時，判定該子項不合格。

舉例2：選取表2的第五行數值，假設子項全部檢測點數量為“32”個，當有不超過7個檢測點不合格時，判定該子項合格；當有8個及以上檢測點不合格時，判定該子項不合格。

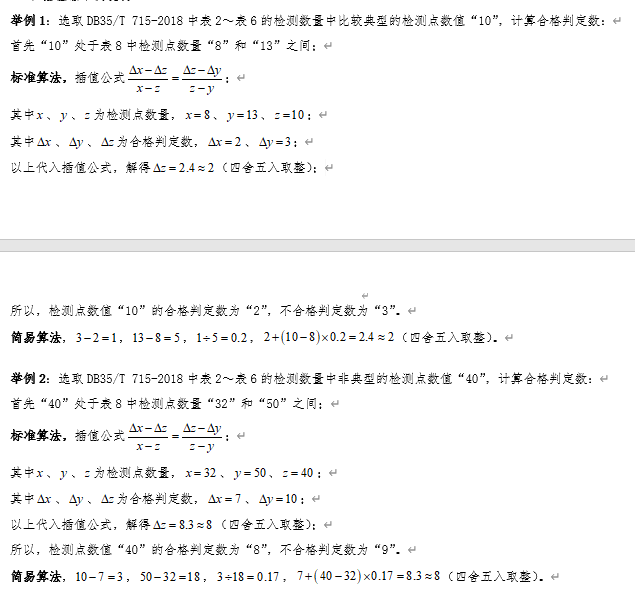

8.2、插值法舉例說明。

8.3、錯判概率α和漏判概率β舉例說明。

舉例1：錯判概率α。

例如一個檢測員，過去一年當中總共判定2000次不合格。經過權威方面認定，其中75次實際上為合格項，那么我們就認定這個檢測員的錯判概率α

判不合格而實際合格的概率＝判不合格而實際合格的次數/判不合格的次數

舉例2，漏判概率β。

例如一個檢測員，過去一年當中總共判定2000次不合格。經過權威方面認定，其中75次不合格沒有發現而實際上誤判為合格，那么我們就認定這個檢測員的漏判概率β

判合格而實際不合格的概率＝判合格而實際不合格的次數/實際不合格的次數

以上兩個概率共同表達檢測員水平。錯判概率α大，說明檢測員“嚴過度”；漏判概率β大，說明檢測員“寬過度”。檢測員的兩個概率應符合DB35/T 715-2018中9.4規定的要求。

五、雷電防護裝置檢測表

1、單體名稱：填寫項目單體的具體名稱。

2、檢測分項：填寫項目單體的檢測分項名稱。

3、規范標準/要點：填寫檢測項目所依據的標準條文或技術要求。

4、測試參考點：填寫過渡電阻的測試參考點。

5、檢測結果：填寫檢測原始記錄修約后的數據或檢查結果。

6、單項評定：依據DB35/T715-2018表8進行評定，填寫“符合”或“不符合”。

7、備注：填寫“檢測點詳見附圖×”或其他需要備注的情況。

8、附圖：工頻接地電阻（或過渡電阻）、等電位連接、防靜電、電源保護器等測試，應附上檢測示意圖，在檢測示意圖中標記檢測點具體位置，保證現場所有檢測點可溯源。

9、附件：附上雷電防護裝置檢測資質證或者其他需要附上的資料。

10、檢測數據保留位數：尺寸以m、mm為單位，保留1位小數；工頻接地電阻以Ω為單位，保留1位小數；土壤電阻率以Ω·m為單位，保留1位小數；過渡電阻以Ω為單位，易燃易爆場所中保留3位小數，其他場所中保留2位小數；Iie保留1位小數，絕緣電阻、U1mA保留整數。檢測報告數據在原始記錄數據基礎上按規范要求進行修約。

11、數據修約規則：四舍六入五考慮， 五后非零則進一， 五后皆零視奇偶， 五前為偶應舍去， 五前為奇則進一。

  示例：



12、其他：雷電防護裝置檢測報告表中，各子項應逐條檢測。如無法檢測時，在相應欄目中用“/”表示，且應在原始記錄中詳細備注原因；如表示無技術指標要求或不予判定時，在相應欄目中用“---”表示。

六、其他

1、防雷檢測原始記錄由檢測單位依據檢測報告模板自行設計，但必須涵蓋檢測報告中所有的檢測、檢查項目，且格式應在本檢測單位內保持統一。

2、檢測報告應與原始記錄、檢測合同一并存檔，保管期限不少于3年。

3、封面幅面大小宜為A4，縱向印制，不留裝訂線。

4、封面第一頁檢測單位可以設置自己的Logo，并放置左上角，封面最后一頁檢測單位可根據單位實際設置自己的說明頁。

5、煙花爆竹倉庫雷電防護裝置檢測表有單支接閃桿、兩支等高接閃桿、單根接閃線三種表格，供檢測機構根據現場情況選用，如現場實際情況有例外的，檢測機構可根據實際情況增加檢測表。

6、總表、綜述表、檢測表、附圖、附件的頁碼“第×頁”為自動順序編號，無須修改；總表、綜述表、檢測表、附圖、附件的頁碼“共×頁”為手動編號，當總頁數變化時，需在總表或綜述表或檢測表或附圖或附件的頁碼“共×頁”任一處手動修改一次即可。
